6 | Руководство по применению
Руководство по применению для установщика
46
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
f
B
A
E
C
D
a
b
a
c
g
d
e

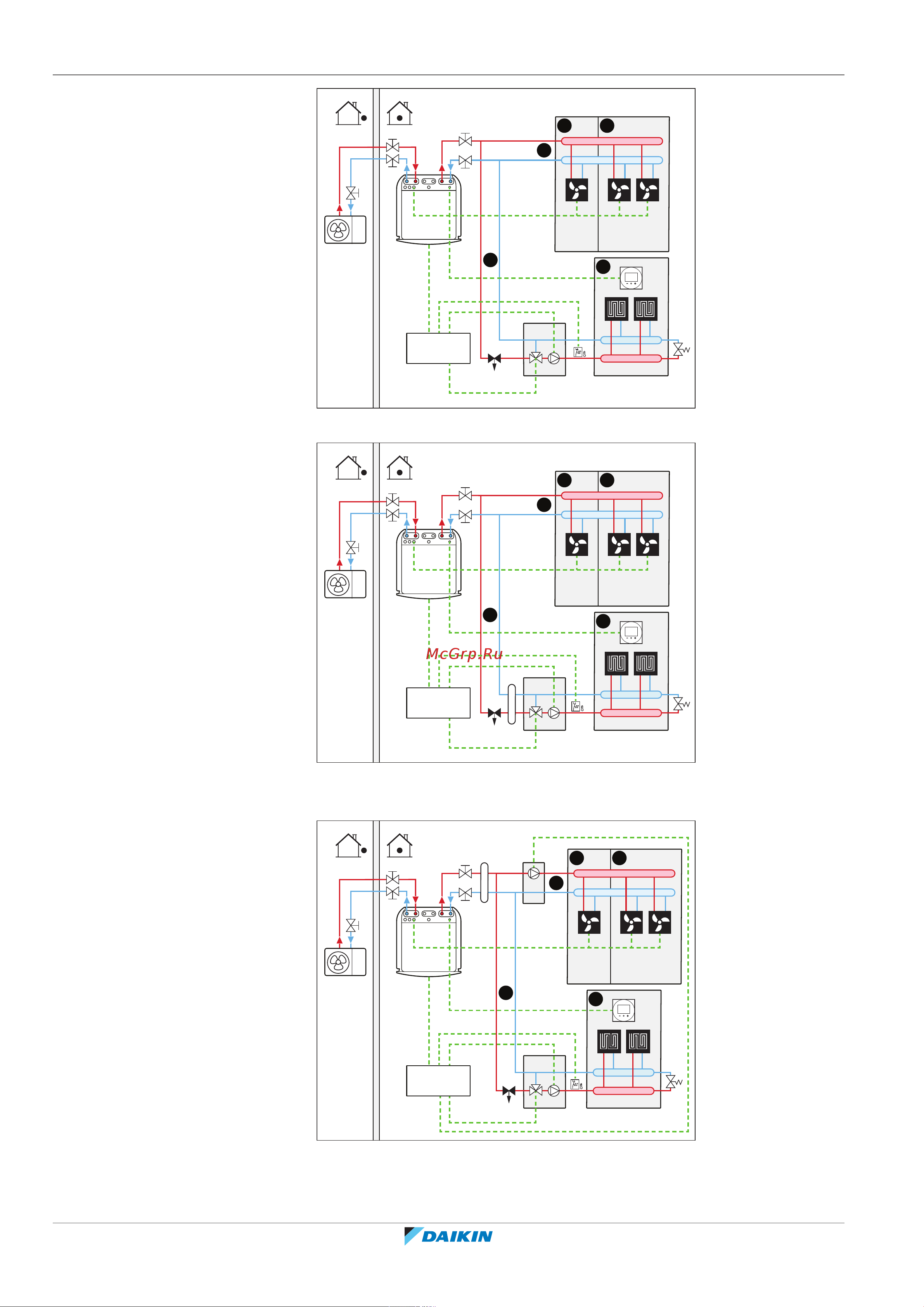

2 Система с гидравлическим сепаратором для основной зоны:
B
A
E
C
D
a
b
a
c
g
d
f
h
e
3 Система с гидравлическим сепаратором для обеих зон:
В этой системе для дополнительной зоны требуется прямой насос.
f
B
A
E
C
D
a
b
a
c
i
g
d
h
e
A Дополнительная зона температуры воды на выходе
B Помещение 1
C Помещение 2
D Главная зона температуры воды на выходе
