9 | Подключение электрооборудования
Руководство по применению для установщика
127
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
A
Y17
B
A
B
7 9
X2M
A4P
Y1YC
X1M
ab

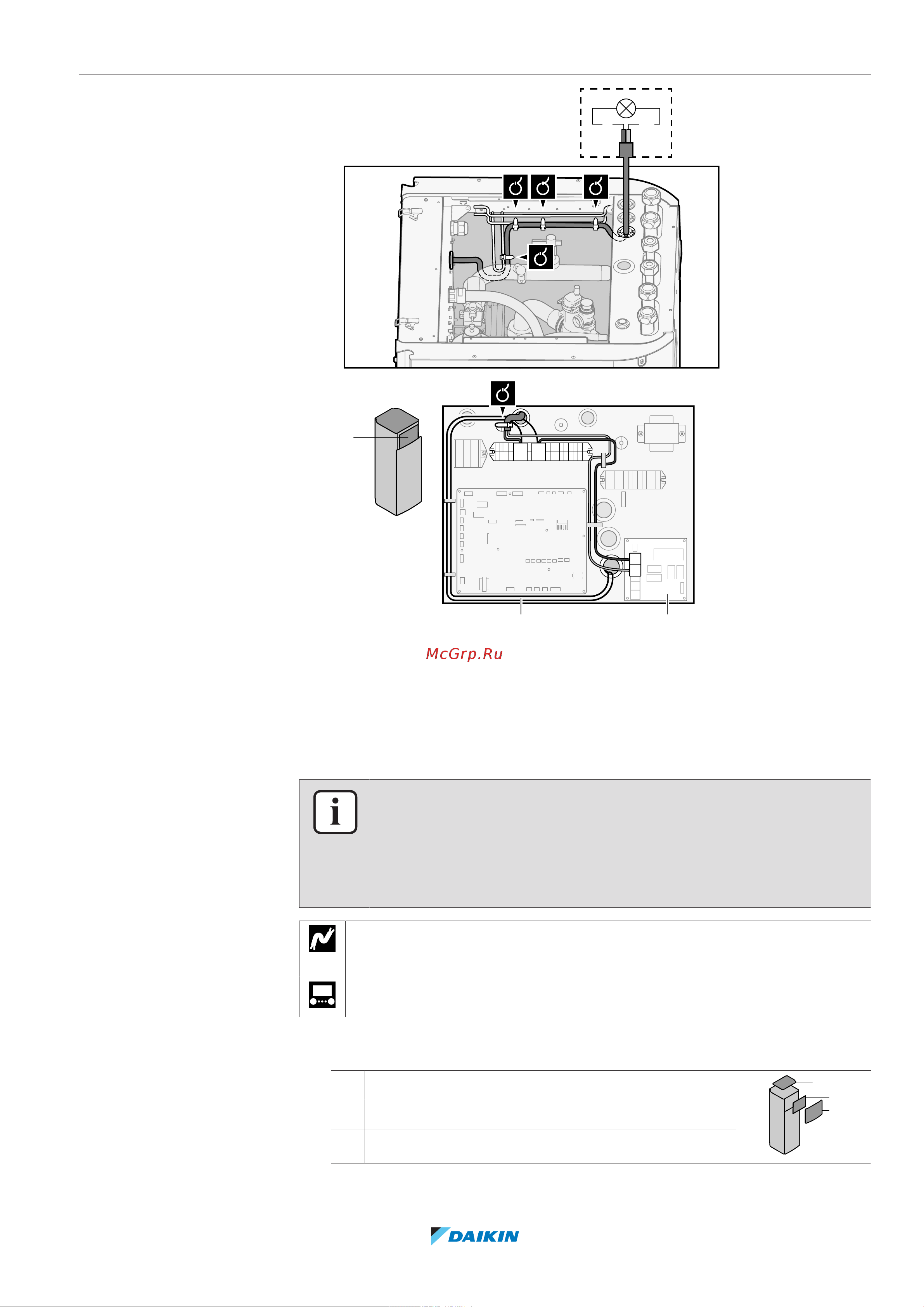

a Необходимо установить EKRP1HBAA.
b Предварительно проложенная электропроводка между X2M/7+9 и Q1L
(=тепловая защита резервного нагревателя). НЕ изменяйте.
3 Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.
9.3.7 Подключение выхода ВКЛ/ВЫКЛ обогрева/охлаждения помещения
ИНФОРМАЦИЯ
Режим охлаждения предусмотрен только в:
▪ Реверсивных моделей
▪ Моделей, предназначенных только для нагрева, c установленным
комплектом для переоборудования (EKHVCONV*)
Провода: (2+1)×0,75мм²
Максимальная нагрузка: 0,3A, 250Вперем. тока
—
1 Снимите следующие элементы (см. раздел «7.2.5 Чтобы открыть
внутренний агрегат» [473]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной коробки
