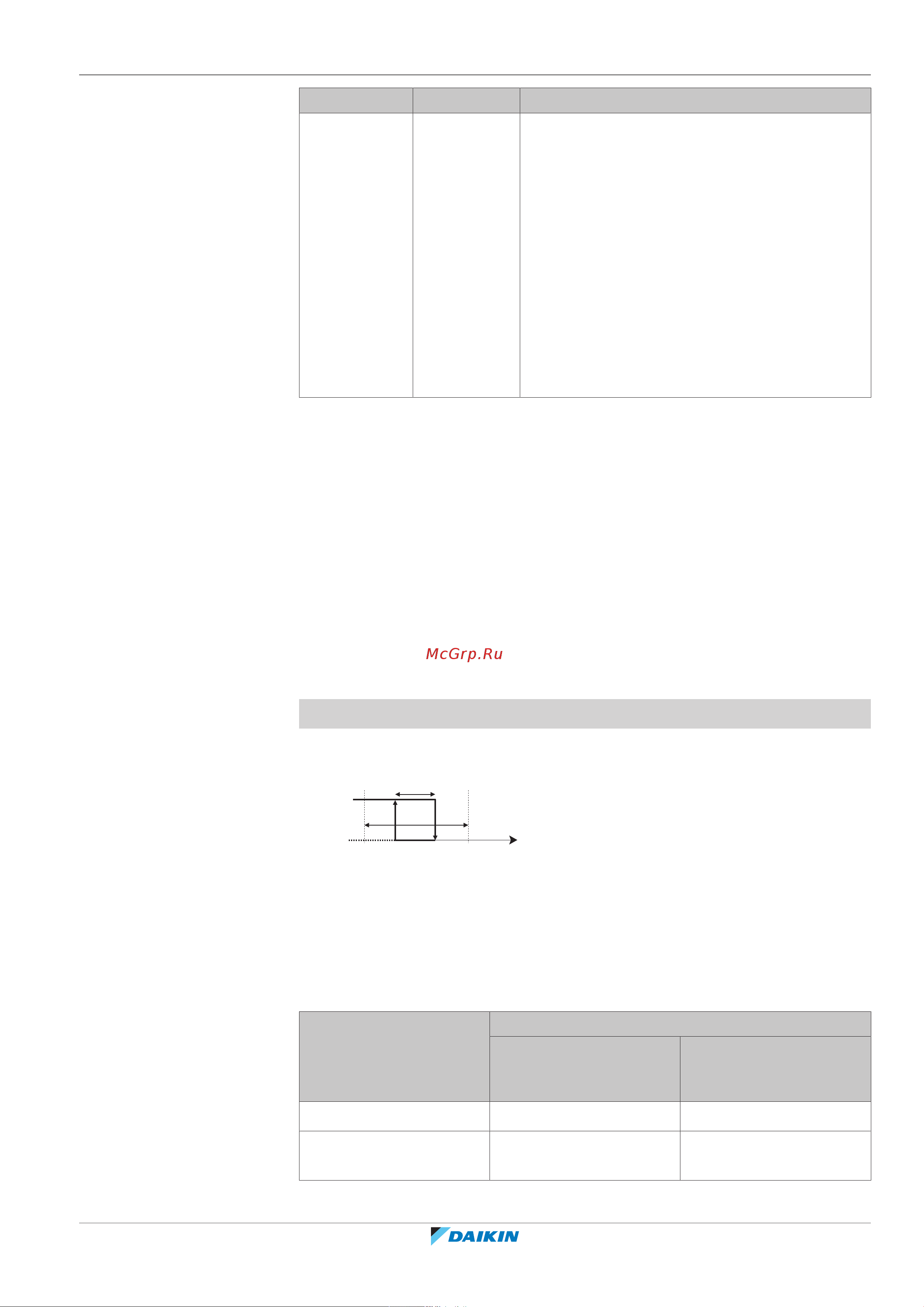

10 | Конфигурирование
Руководство по применению для установщика
225
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
# Код Описание
[9.C.1] [C-02] Бивалентный режим: Показывает, если
отопление помещения также осуществляется
при помощи источника тепла, отличного от
этой системы.
▪ 0 Нет: НЕ установлен
▪ 1 Да: Установлен. При низкой окружающей
температуре снаружи включается
вспомогательный водонагреватель (газовый
водонагреватель или топливная горелка). Во
время работы в бивалентном режиме,
тепловой насос выключен. Установите
данное значение при использовании
вспомогательного водонагревателя.
▪ Если режим Бивалентный режим разрешен: когда температура снаружи
падает ниже температуры включения функции бивалентной работы
(фиксированная или изменяющаяся в зависимости от цен на
энергоносители), отопление помещения тепловым насосом автоматически
прекращается и активируется сигнал разрешения для вспомогательного
водонагревателя.
▪ Если режим Бивалентный режим запрещен: отопление помещения
выполняет только тепловой насос в пределах рабочего диапазона. Сигнал
разрешения для вспомогательного водонагревателя всегда неактивен.
Имеются следующие настройки переключения между системой с тепловым
насосом и вспомогательным водонагревателем:
▪ [C‑03] и [C‑04]
▪ Тарифы на электроэнергию и цены на газ ([7.5.1], [7.5.2], [7.5.3] и [7.6])
[C‑03], [C‑04] и T
calc
На основе вышеприведенных настроек система с тепловым насосом
рассчитывает значение T
calc
, которое варьируется от [C‑03] до [C‑03]+[C‑04].
T
A
T
calc
[C-03]+[C-04]
3°C
[C-03]
a
b
T
A
Температура снаружи
T
calc
Температура включения функции бивалентной работы (переменная). Ниже
этой температуры вспомогательный водонагреватель всегда включен.
Значение T
calc
никогда не может быть ниже [C‑03] или выше [C‑03]+[C‑04].
3°C Фиксированный гистерезис, исключающий слишком частое переключение
между системой с тепловым насосом и вспомогательным водонагревателем
a Вспомогательный водонагреватель включен
b Вспомогательный водонагреватель выключен
Если температура
снаружи…
То…
Отопление помещения
системой с тепловым
насосом…
Бивалентный сигнал для
вспомогательного
водонагревателя…
Опускается ниже T
calc
Останавливается Подается
Становится выше T
calc
+3°C
Включается Не подается
