7 | Монтаж агрегата
Руководство по применению для установщика
80
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
ОБРАТИТЕ ВНИМАНИЕ
Если агрегат устанавливается в холодном климате, примите надлежащие меры
ПРОТИВ замерзания удаляемого конденсата. Мы рекомендуем сделать
следующее:
▪ установить теплоизоляцию на дренажный шланг;
▪ установить греющий кабель сливной трубки (приобретается на месте).
Подключение греющего кабеля дренажной трубки рассмотрено в разделе
«9.2.1Подключение электропроводки к наружному блоку» [4107].
ОБРАТИТЕ ВНИМАНИЕ
Предусмотрите под агрегатом свободное пространство как минимум 150 мм.
Кроме того, убедитесь, что блок устанавливается как минимум на 100мм выше
ожидаемого уровня снежного покрова.

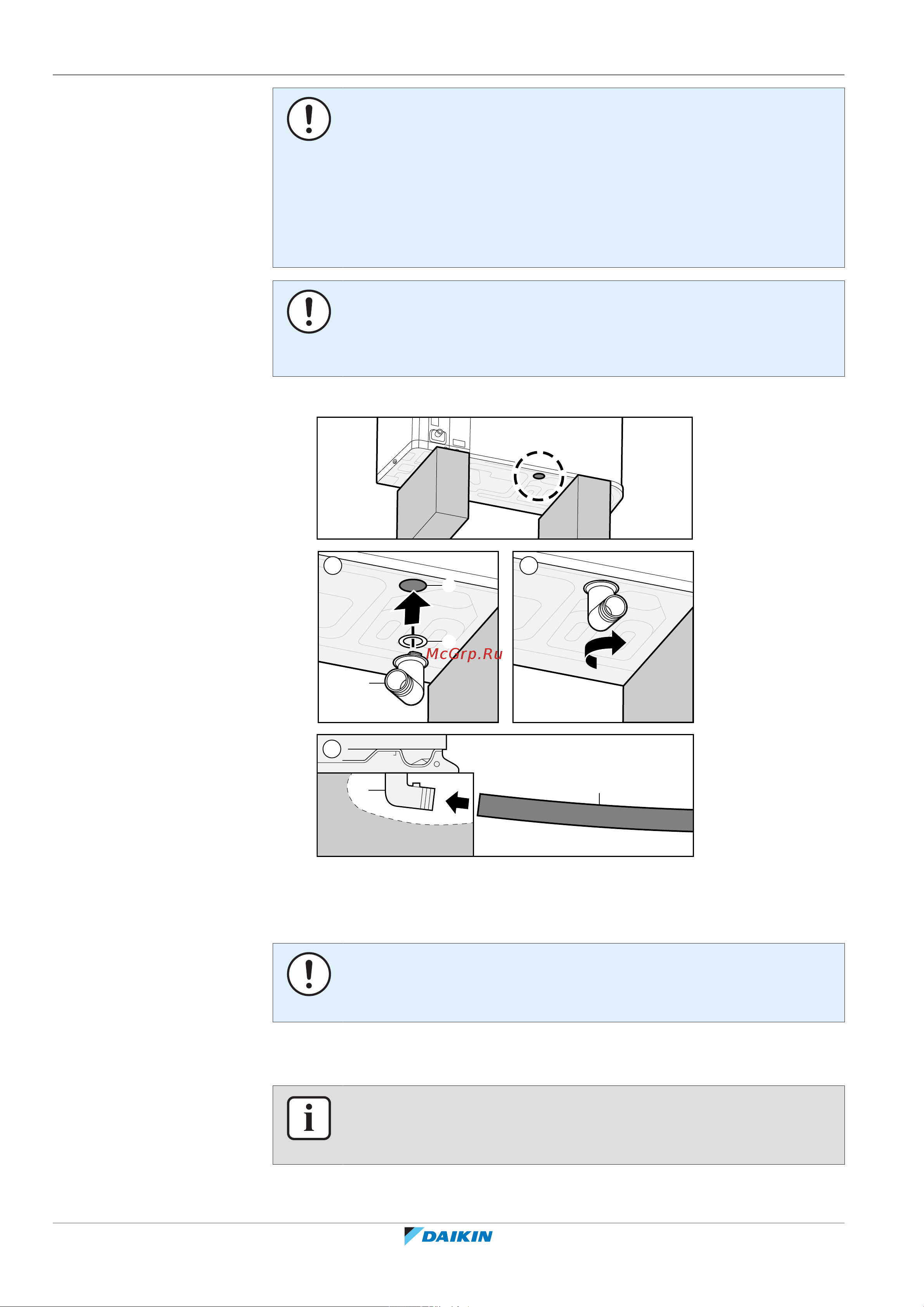

Используйте сливную пробку (с уплотнительным кольцом) и сливной шланг.
1 2
a
b
c
c
3
d
a Дренажное отверстие
b Уплотнительное кольцо (поставляется в качестве дополнительного аксессуара)
c Сливная пробка (поставляется в качестве дополнительного аксессуара)
d Шланг (приобретается на месте)
ОБРАТИТЕ ВНИМАНИЕ
Уплотнительное кольцо. Чтобы не допустить протечку, проверьте, правильно
ли установлено уплотнительное кольцо.
7.3.6 Установка воздуховыпускной решетки
ИНФОРМАЦИЯ
Электропроводка. Перед установкой воздуховыпускной решетки подключите
электропроводку.
