9 | Подключение электрооборудования
Руководство по применению для установщика
114
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
1 2

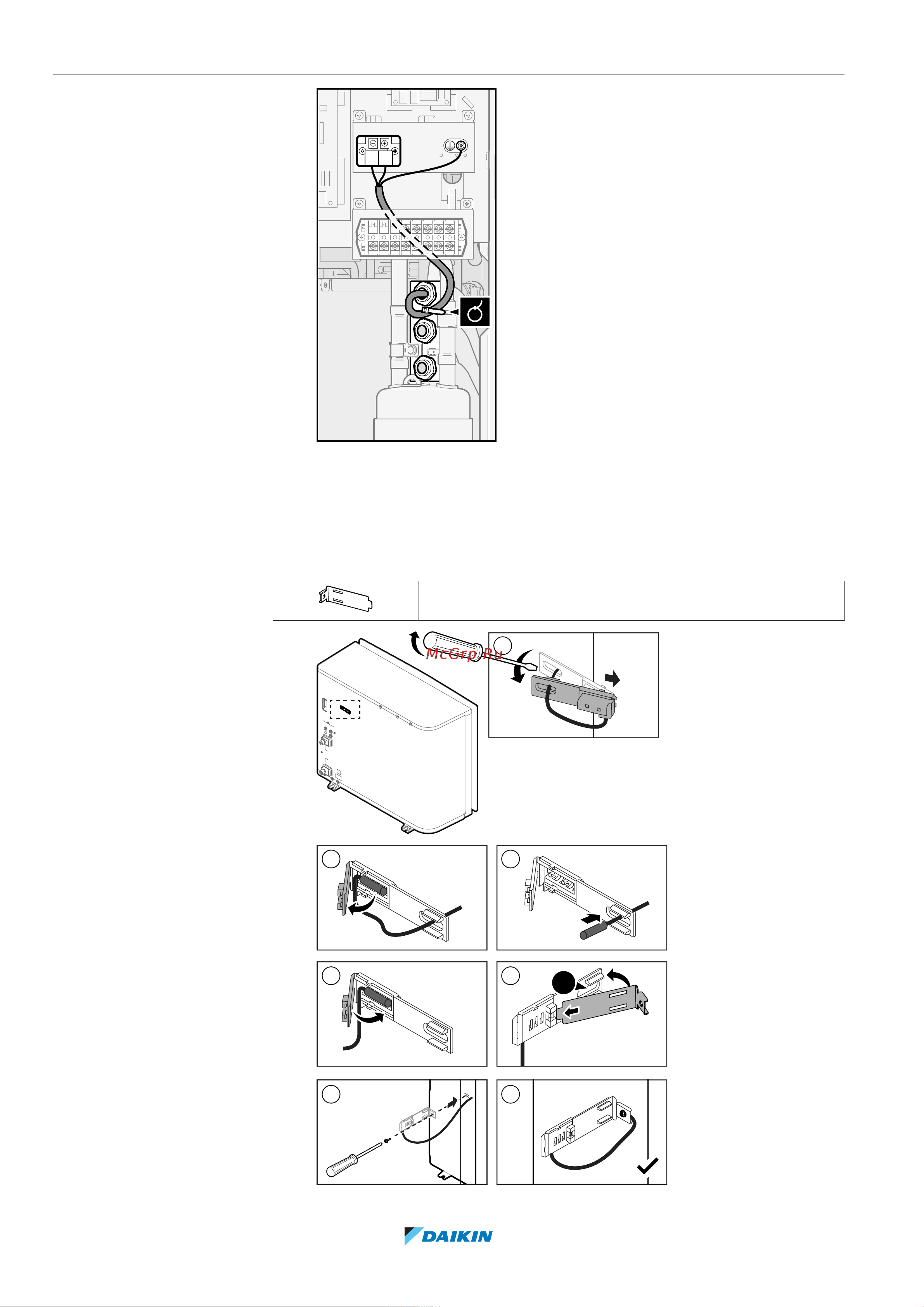

9.2.2 Перемещение термистора воздуха на наружный агрегат
Эта процедура необходима только в местах с низкими температурами
снаружи.
Требуемый дополнительный аксессуар (входит в комплект поставки агрегата):
Крепление термистора.
1
2 3
Click
4 5
6
7
