7 | Монтаж агрегата
Руководство по применению для установщика
84
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6
5
7.4 Монтаж внутреннего агрегата
7.4.1 Монтаж внутреннего агрегата
Типовая последовательность действий
Монтаж внутреннего агрегата обычно включает следующие этапы.
1 Установка внутреннего агрегата.
7.4.2 Меры предосторожности при монтаже внутреннего агрегата
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования, содержащиеся в
следующих главах.
▪ «2Общая техника безопасности» [410]
▪ «7.1Как подготовить место установки» [467]
7.4.3 Установка внутреннего агрегата
1 Снимите внутренний агрегат с деревянного основания и расположите на
полу. Также см. раздел «4.3.3 Транспортировка внутреннего
агрегата» [426].
2 Подсоедините сливной шланг к сливу. См. раздел «7.4.4Подсоединение
сливного шланга к сливу» [485].

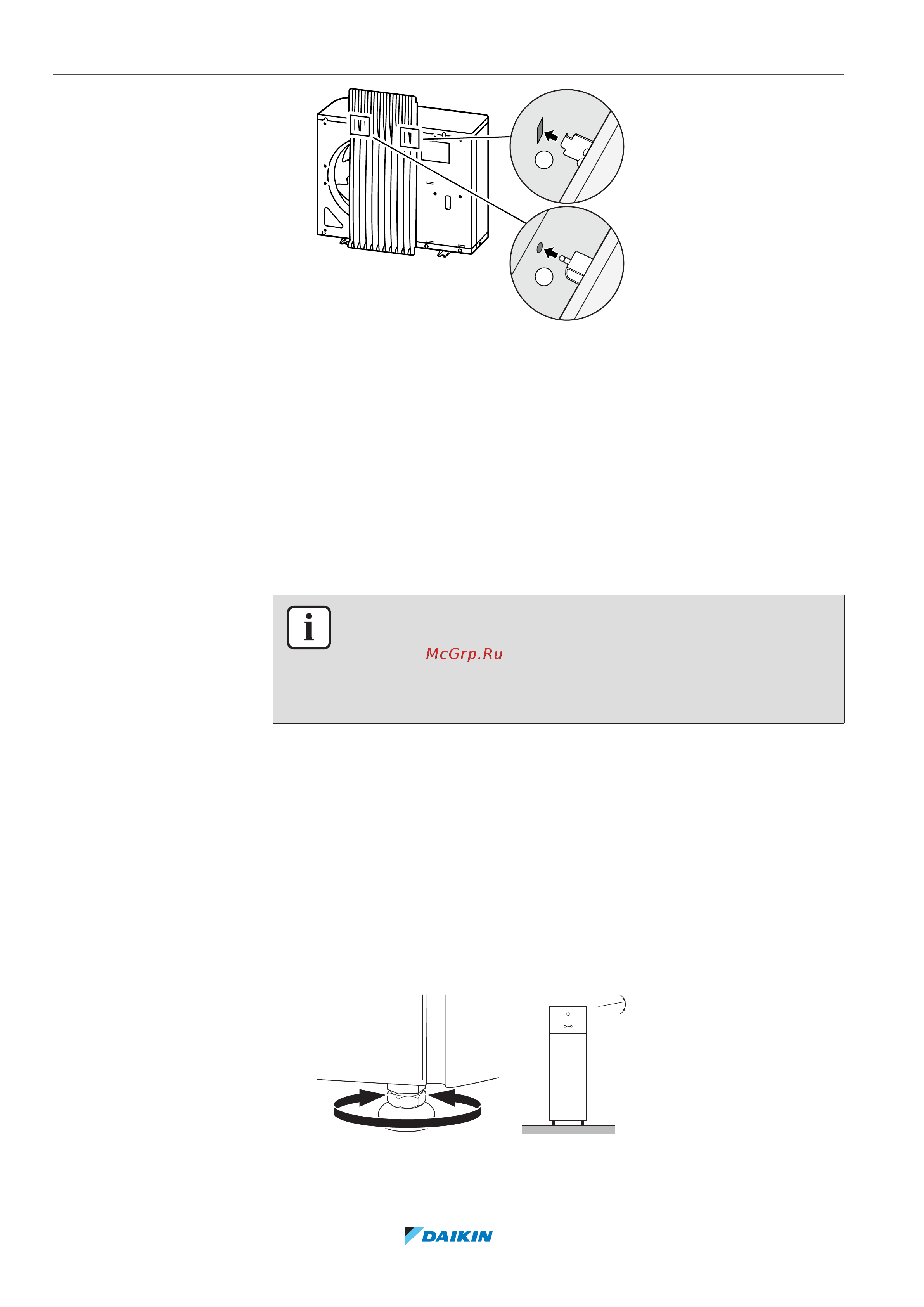

3 Подвиньте внутренний агрегат на место.
4 Для компенсации неровностей пола отрегулируйте высоту
выравнивающих ножек. Максимально допустимое отклонение составляет
1°.
≤1°
