7 | Монтаж агрегата
Руководство по применению для установщика
69
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
b
c
a

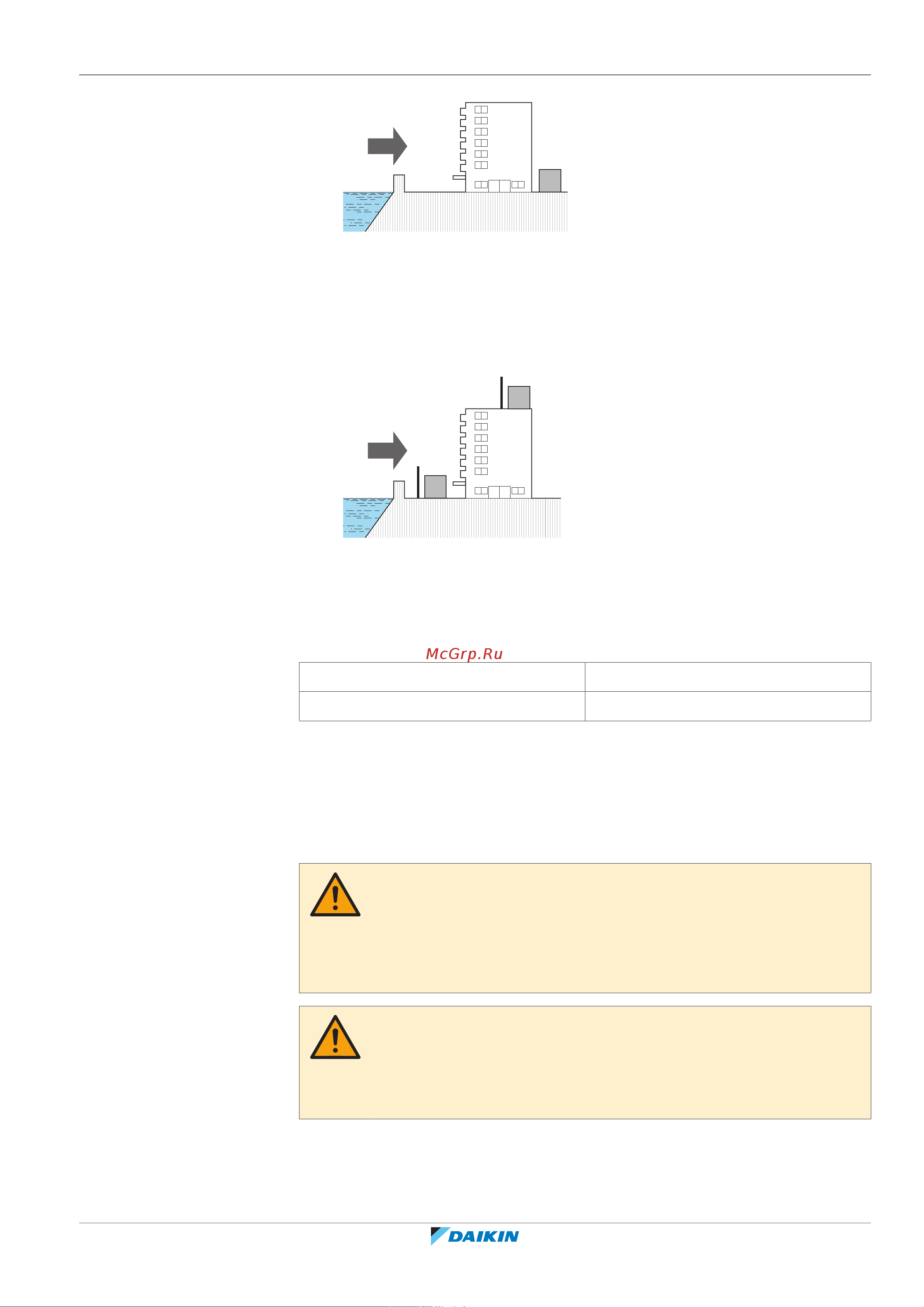

Если наружный блок подвергается прямому воздействию морского ветра,
необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы осталось свободное
место для техобслуживания.
a
b
c
d
c
d
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
Наружный агрегат предназначен для монтажа только вне помещений и при
следующих температурах снаружи:
Режим охлаждения 10~43°C
Режим нагрева –28~35°C
Специальные требования для R32
Наружный агрегат содержит внутренний контур хладагента (R32), но НЕ
снабжен прокладываемыми по месту трубопроводами хладагента или
средствами заправки хладагента.
Соблюдайте следующие требования и меры предосторожности:
ВНИМАНИЕ!
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия и подвергать воздействую огня.
▪ Любые действия по ускорению разморозки или чистке оборудования,
помимо рекомендованных изготовителем, НЕ допускаются.
▪ Учтите, что хладагент R32 запаха НЕ имеет.
ВНИМАНИЕ!
Оборудование должно храниться в исключающем возможность механических
повреждений помещении с надлежащей вентиляцией без непрерывно
работающих источников воспламенения (например, открытый огонь,
работающее газовое устройство или электронагреватель).
