15 | Утилизация
Руководство по применению для установщика
276
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
15 Утилизация
ОБРАТИТЕ ВНИМАНИЕ
НЕ пытайтесь демонтировать систему самостоятельно: демонтаж системы,
удаление холодильного агента, масла и других компонентов ДОЛЖНЫ
проводиться в соответствии с действующим законодательством. Блоки
НЕОБХОДИМО сдавать на специальную перерабатывающую станцию для
утилизации, переработки и вторичного использования.
В этой главе
15.1 Сбор хладагента .................................................................................................................................................................... 276
15.1.1 Чтобы вручную открыть электронные терморегулирующие вентили............................................................ 277
15.1.2 Режим сбора ......................................................................................................................................................... 278
15.1 Сбор хладагента
При утилизации наружного агрегата необходимо произвести сбор
содержащегося в нем хладагента.

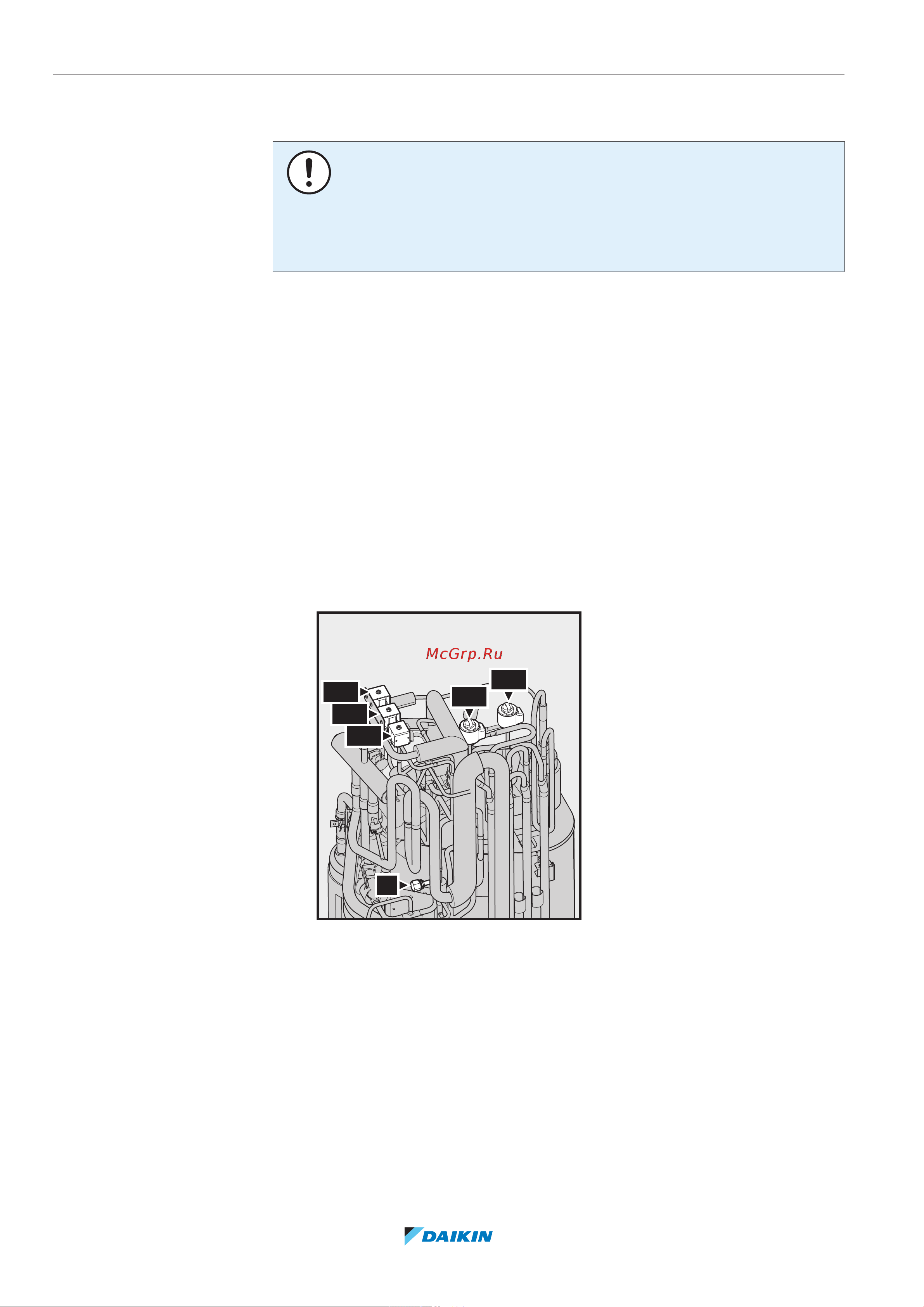

▪ Для сбора хладагента используйте сервисный порт (a).
▪ Проверьте, чтобы были открыты клапаны (Y1E, Y3E, Y2S, Y3S, Y4S). Если во
время сбора хладагента они не будут открыты, то в агрегате останется
хладагент.
a
Y2S
Y3S
Y4S
Y3E
Y1E
a Сервисный порт, конус 5/16"
Y1E Электронный терморегулирующий вентиль (основной)
Y3E Электронный терморегулирующий вентиль (впрыск)
Y2S Электромагнитный клапан (байпас низкого давления)
Y3S Электромагнитный клапан (байпас горячего газа)
Y4S Электромагнитный клапан (впрыск жидкости)
