Преимущества
▪ Беспроводной. Внешний комнатный термостат Daikin имеется в
беспроводном варианте.
▪ Эффективность. Хотя внешний комнатный термостат отправляет только
сигналы ВКЛ/ВЫКЛ, он предназначен специально для системы
тепловогонасоса.
▪ Комфорт. При нагреве теплыми полами беспроводной внешний комнатный
термостат благодаря измерению влажности в помещении исключает
образование конденсата на полу в режиме охлаждения.
Конвекторы теплового насоса
Настройка

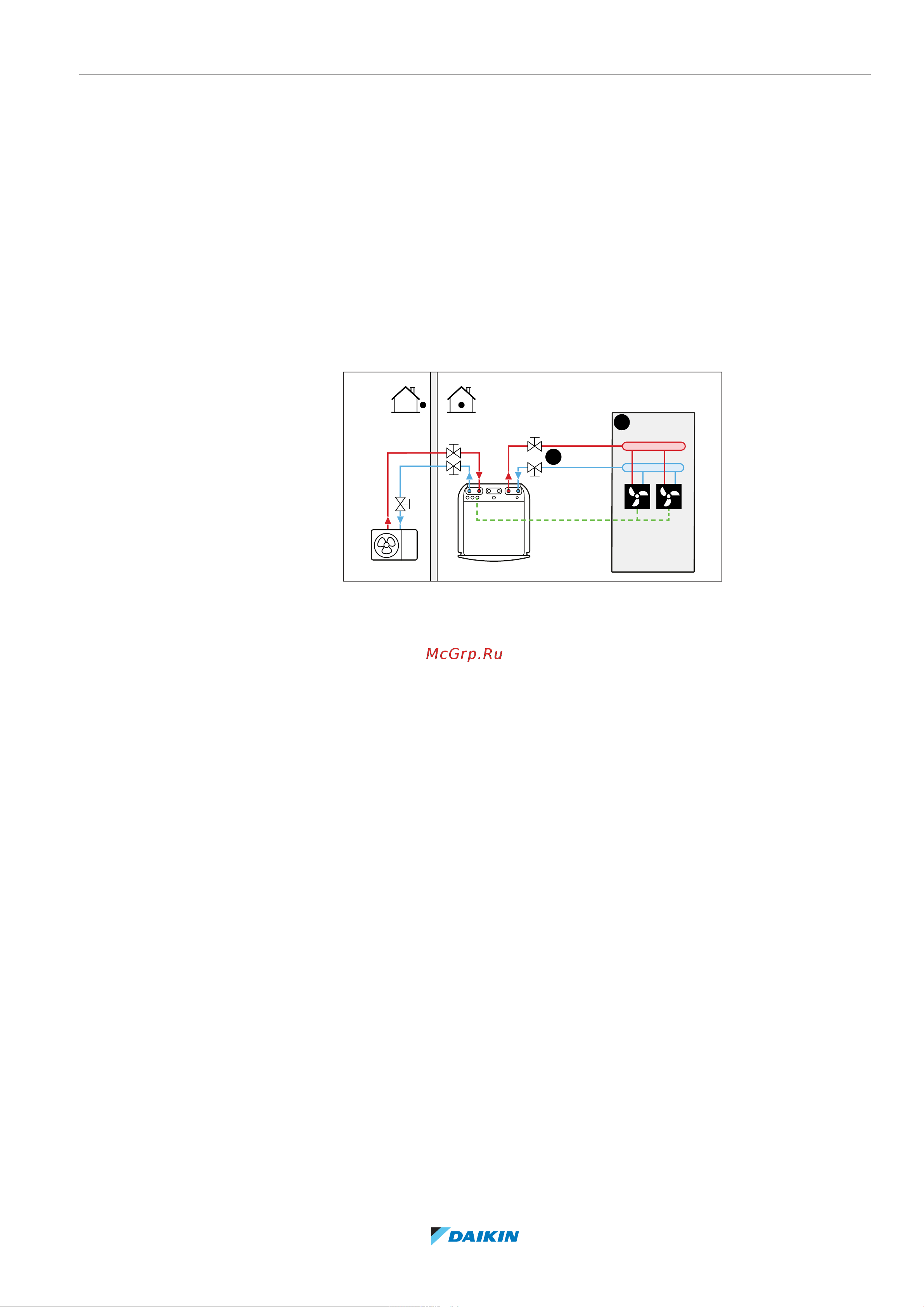

A
B
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Конвекторы тепловогонасоса (+ пульты управления)
▪ Дополнительную информацию о подключении электропроводки к агрегату
см. в разделах:
- «9.2Подключение наружного агрегата» [4107]
- «9.3Подключение внутреннего агрегата» [4115]
▪ Конвекторы теплового насоса непосредственно подсоединены к
внутреннему агрегату.
▪ Нужная температура в помещении задается с пульта управления
конвекторами теплового насоса. Для конвекторов теплового насоса можно
выбирать разные пульты управления и конфигурации. Дополнительную
информацию см. по адресу:
- Руководстве по монтажу конвекторов теплового насоса
- Руководстве по монтажу дополнительного оборудования для конвектора
теплового насоса
- Приложении по дополнительному оборудованию
▪ Сигнал запроса на обогрев/охлаждение помещения отправляется на один
цифровой вход внутреннего агрегата (X2M/35 и X2M/30).
▪ Сигнал режима работы в помещении отправляется на конвекторы
тепловогонасоса через один цифровой выход внутреннего агрегата (X2M/4
и X2M/3).
