Daikin ETVH16S18EA9W [24/316] Чтобы распаковать наружный агрегат
![Daikin ETVH16S18EA9W [24/316] Чтобы распаковать наружный агрегат](/views2/1797414/page24/bg18.png)
4 | Информация о блоке
Руководство по применению для установщика
24
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
±150
kg
4×

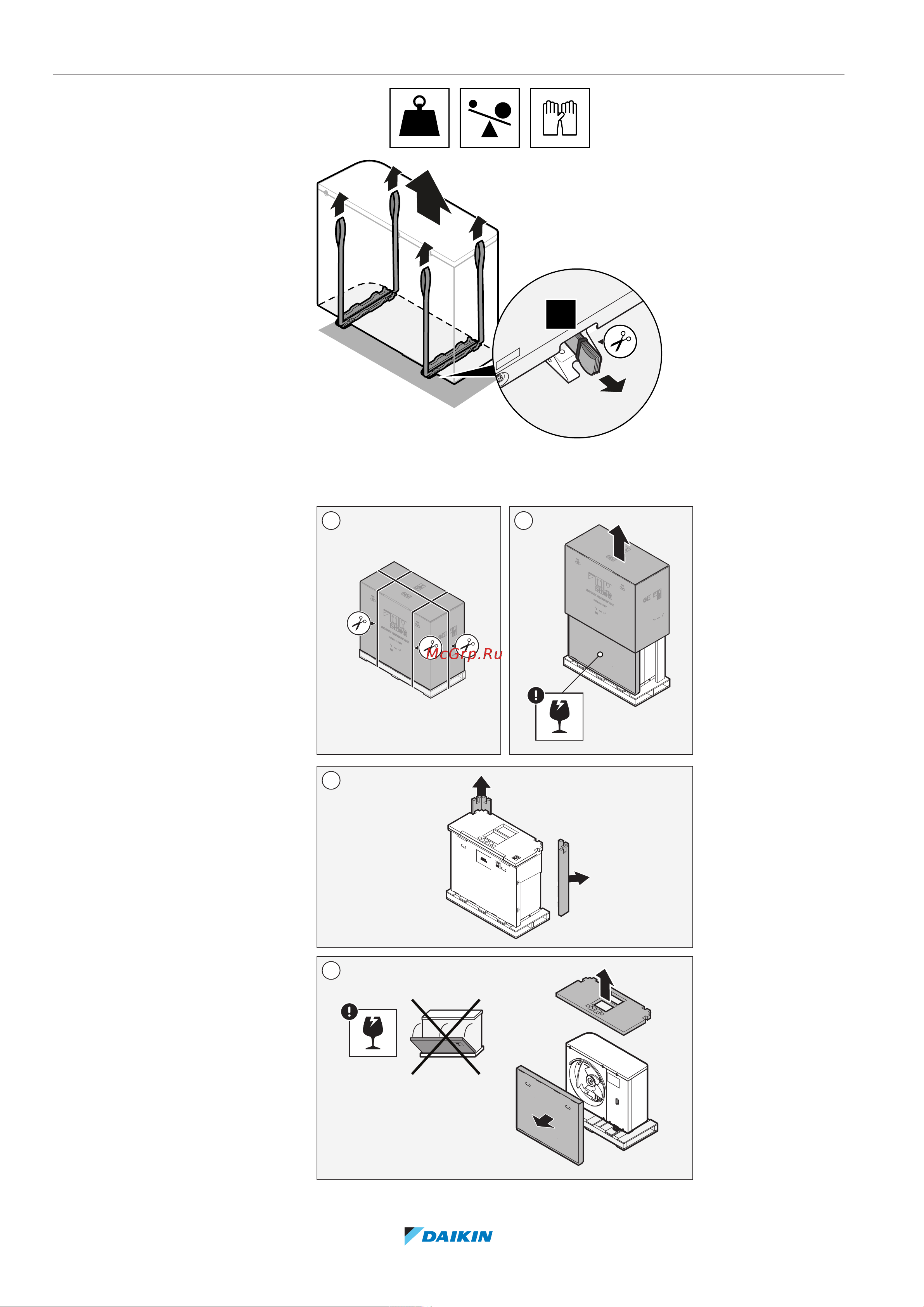

4.2.2 Чтобы распаковать наружный агрегат
1 2
3
4
