15 | Утилизация
Руководство по применению для установщика
279
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

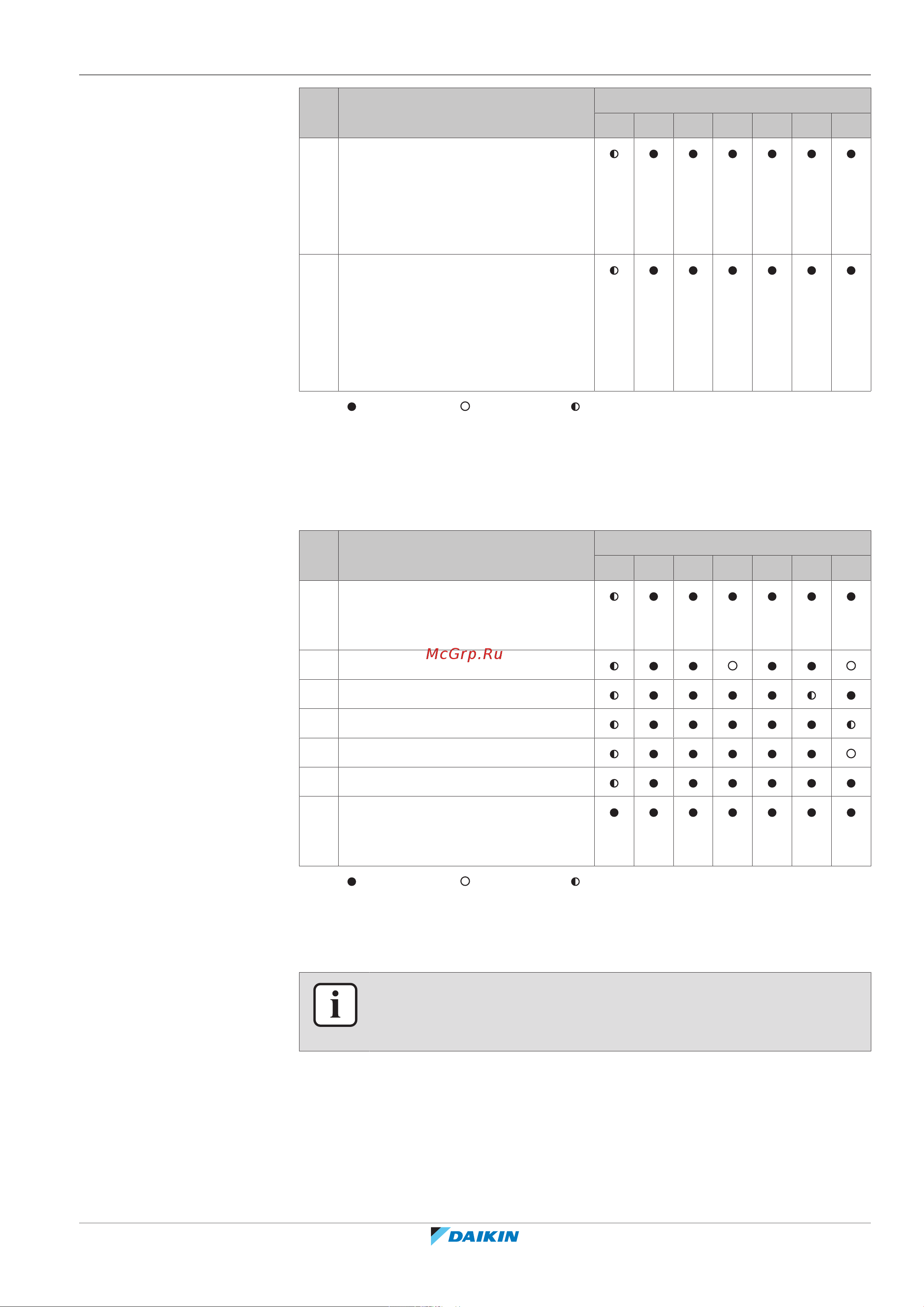

# Действие Дисплей с 7 светодиодами
(a)
H1P H2P H3P H4P H5P H6P H7P
7 Нажмите кнопку BS3 один раз.
Мигающий индикатор H1P
означает, что режим сбора
выбран и активирован
надлежащим образом.
8 Нажмите кнопку BS1 один раз.
Продолжающий мигать
индикатор H1P означает
нахождение в режиме, который
не позволяет компрессору
работать.
(a)
= ВЫКЛЮЧЕНИЕ, = ВКЛЮЧЕНИЕ и = мигание.
Результат: Режим сбора активирован. Агрегат открывает электронные
терморегулирующие вентили / электромагнитные клапаны.
Для деактивации режима сбора
После сбора хладагента деактивируйте режим сбора следующим образом:
# Процедура Дисплей с 7 светодиодами
(a)
H1P H2P H3P H4P H5P H6P H7P
1 Нажмите и в течение 5секунд
удерживайте нажатой кнопку
BS1.
2 Нажмите кнопку BS2 9раз.
3 Нажмите кнопку BS3 один раз.
4 Нажмите кнопку BS2 один раз.
5 Нажмите кнопку BS3 один раз.
6 Нажмите кнопку BS3 один раз.
7 Нажмите кнопку BS1 один раз,
чтобы вернуться к ситуации по
умолчанию.
(a)
= ВЫКЛЮЧЕНИЕ, = ВКЛЮЧЕНИЕ и = мигание.
Результат: Режим сбора деактивирован. Агрегат возвращает электронные
терморегулирующие вентили / электромагнитные клапаны в исходное
состояние.
ИНФОРМАЦИЯ
Отключение питания. Когда питание отключается и затем снова включается,
режим сбора автоматически деактивируется.
