16 | Технические данные
Руководство по применению для установщика
281
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

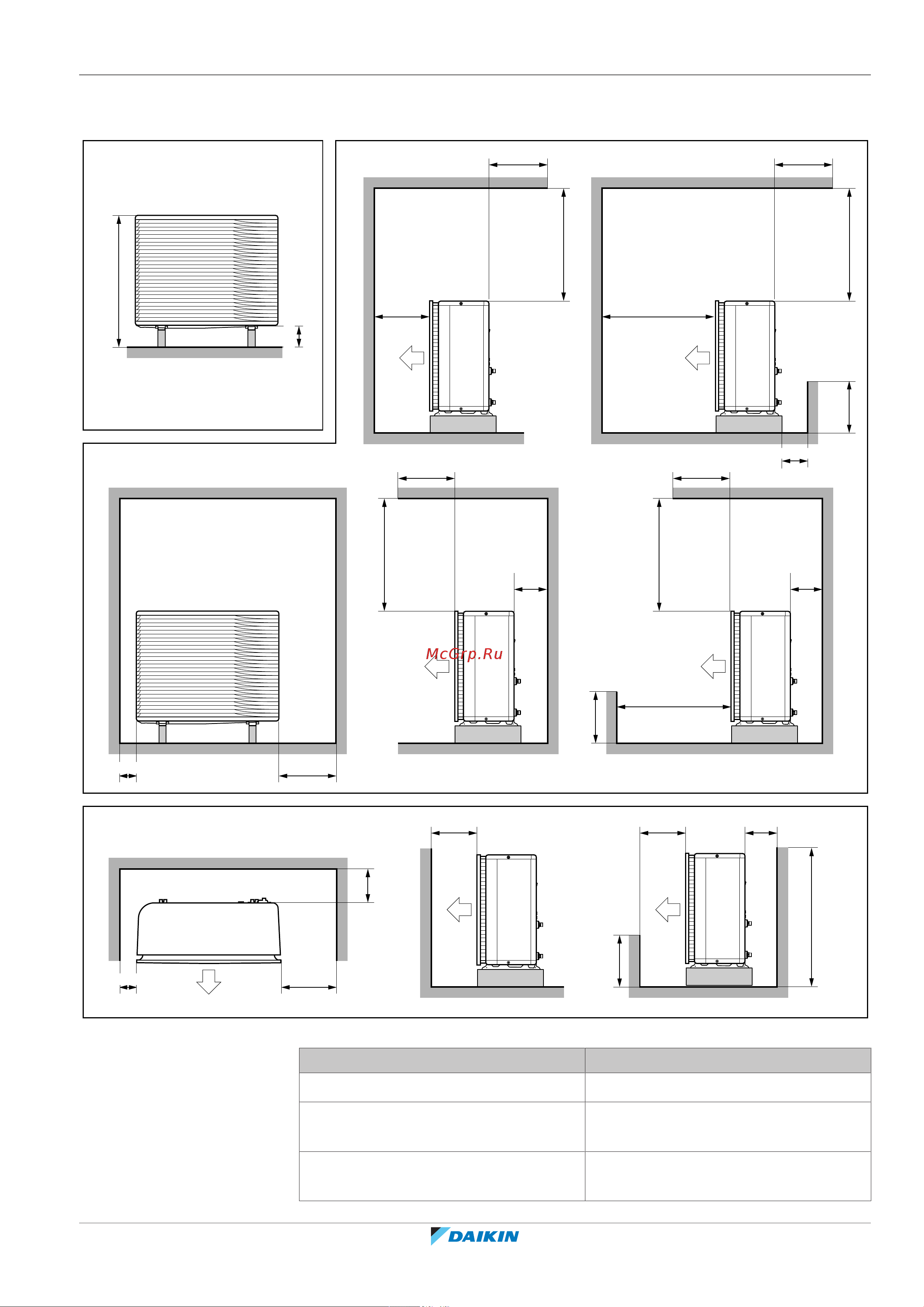

16.1 Свободное место для техобслуживания: Наружный блок
Wall height unrestricted
≥1000
X (X<H)
≥150
H
≥500
≥500
≥300
≥500 ≥500 ≥300
≥300
≥1000
≥500 ≥1000
≤500
≤500
≥1000
≤500
≥1000
≤500
≥1000
≥300
X (X<H)
X (X<H)
General
(mm) 3D124412
≥300
≥150
≥100
Top-side obstacle
No top-side obstacle
Английский Перевод
General Общие сведения
No top-side obstacle Свободные расстояния с боковых
сторон
Top-side obstacle Свободное расстояние с верхней
стороны
