7 | Монтаж агрегата
Руководство по применению для установщика
85
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

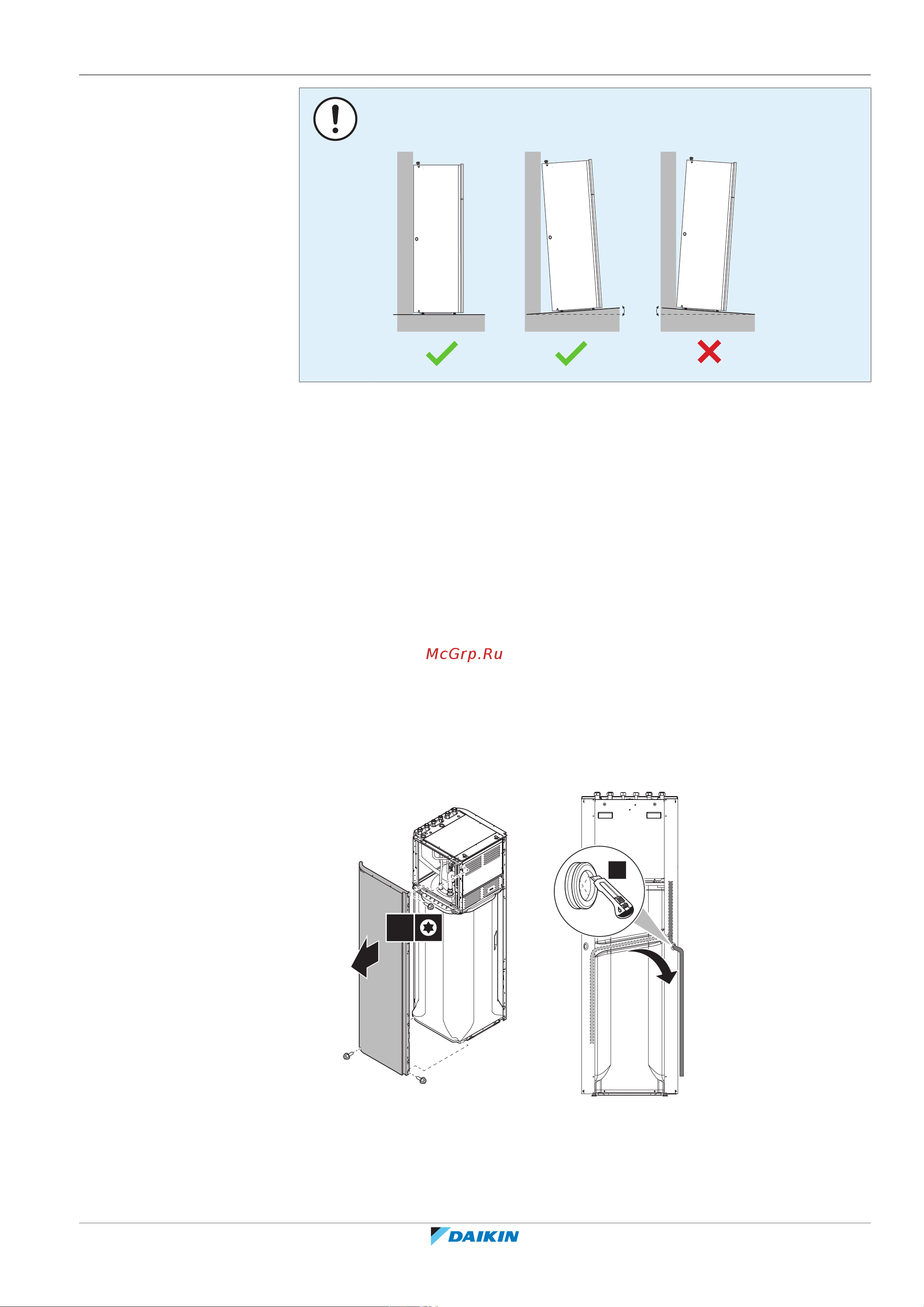

ОБРАТИТЕ ВНИМАНИЕ
НЕ наклоняйте агрегат вперед:
0°
1° 1°
7.4.4 Подсоединение сливного шланга к сливу
Вода, поступающая из предохранительного клапана, собирается в дренажном
поддоне. Дренажный поддон подсоединяется к сливному шлангу внутри
агрегата. Следует подсоединить сливной шланг к соответствующему сливу в
соответствии с действующим законодательством. Вы можете проложить
сливной шланг через левую или правую боковую панель.
Предварительные условия: Панель интерфейса пользователя и передняя
панель сняты.
1 Снимите одну из боковых панелей.
2 Вырежьте резиновую втулку.
3 Протяните сливной шланг через отверстие.
4 Установите на место боковую панель. Убедитесь в том, что вода может
идти через сливной трубопровод.
Для сбора воды рекомендуется использовать сливное устройство.
Вариант 1: через левую боковую панель
1
3×
T25
3
2
