Daikin ETVH16S18EA9W [240/316] Пусконаладка

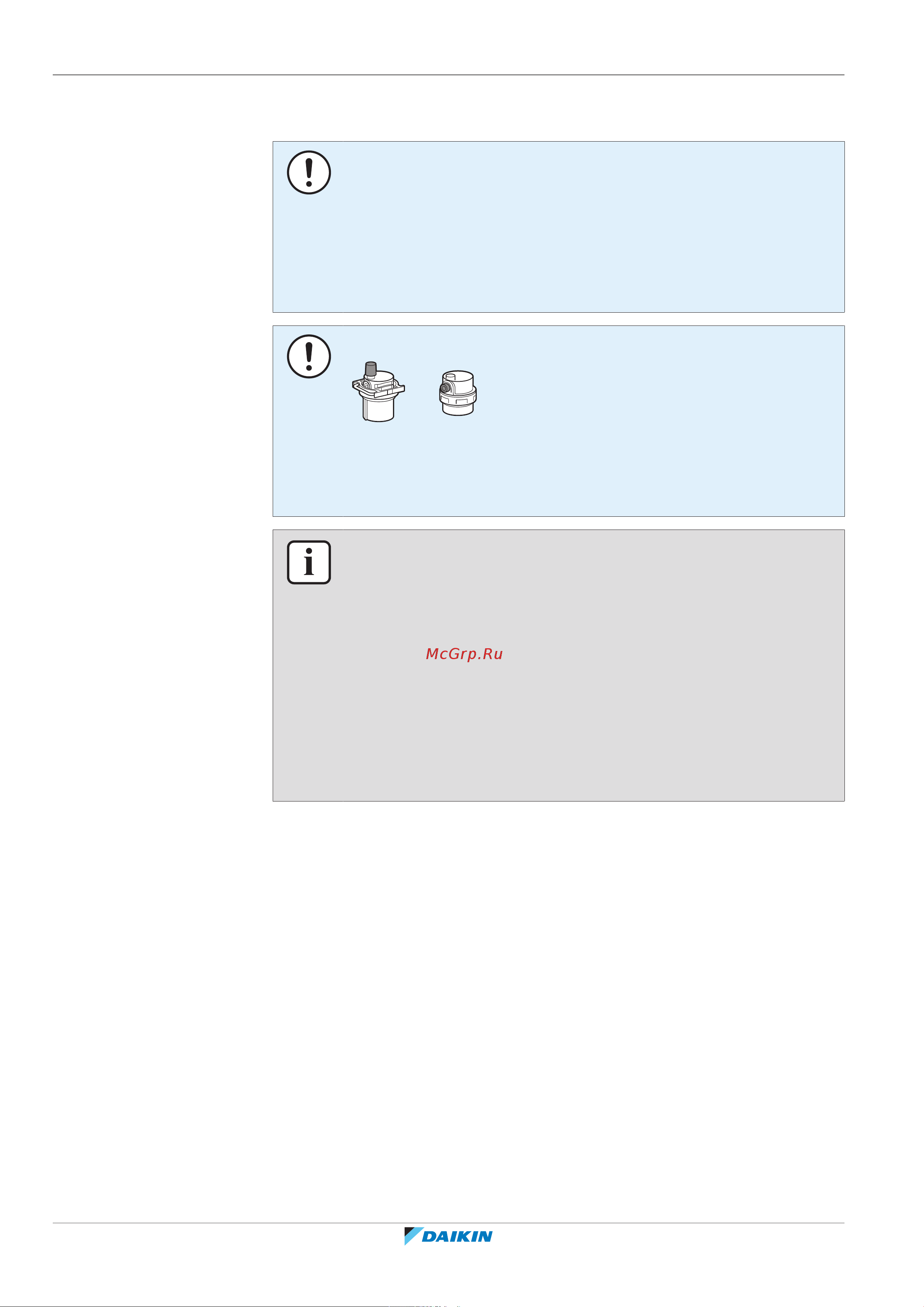

![Daikin ETVH16S18EA9W [240/316] Пусконаладка](/views2/1797414/page240/bgf0.png)
11 | Пусконаладка
Руководство по применению для установщика
240
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
11 Пусконаладка
ОБРАТИТЕ ВНИМАНИЕ
Общий перечень проверок при пусконаладке. Помимо указаний по
пусконаладке в данной главе, можно также воспользоваться общим перечнем
проверок при пусконаладке, размещенным на Daikin Business Portal (требуется
аутентификация).
Общий перечень проверок при пусконаладке, служащий дополнением к
указаниям в данной главе, можно использовать в качестве руководства и
шаблона отчета при проведении пусконаладки и сдаче системы пользователю.
ОБРАТИТЕ ВНИМАНИЕ
Убедитесь, что открыты оба клапана выпуска воздуха (один на магнитном
фильтре, второй на резервном нагревателе).
После пусконаладки автоматические клапаны выпуска воздуха должны
оставаться в открытом положении.
ИНФОРМАЦИЯ
Защитные функции — Режим «Установщик на объекте». В программном
обеспечении имеются защитные функции, например по защите помещения от
замораживания. При необходимости агрегат запускает эти функции
автоматически.
При монтаже или обслуживании такие режимы работы нежелательны. Поэтому
защитные функции можно отключить:
▪ При первом включении электропитания: по умолчанию защитные функции
отключены. Через 12часов они будут автоматически включены.
▪ Впоследствии: установщик может вручную отключить защитные функции,
выбрав для настройки [9.G]: Отключение функций защиты=Да. После
завершения своей работы установщик может включить защитные функции,
выбрав [9.G]: Отключение функций защиты=Нет.
В этой главе
11.1 Обзор: Пусконаладка............................................................................................................................................................ 240
11.2 Меры предосторожности при вводе в эксплуатацию ...................................................................................................... 241
11.3 Предпусковые проверочные операции.............................................................................................................................. 241
11.4 Перечень проверок во время пуско-наладки .................................................................................................................... 242
11.4.1 Минимальный расход.......................................................................................................................................... 242
11.4.2 Функция выпуска воздуха .................................................................................................................................... 243
11.4.3 Пробный рабочий запуск..................................................................................................................................... 245
11.4.4 Пробный запуск привода..................................................................................................................................... 245
11.4.5 Обезвоживание штукатурного маяка теплых полов......................................................................................... 247
11.1 Обзор: Пусконаладка
В этой главе приводится порядок действий и необходимые сведения,
касающиеся пусконаладки системы после ее монтажа настройки.
