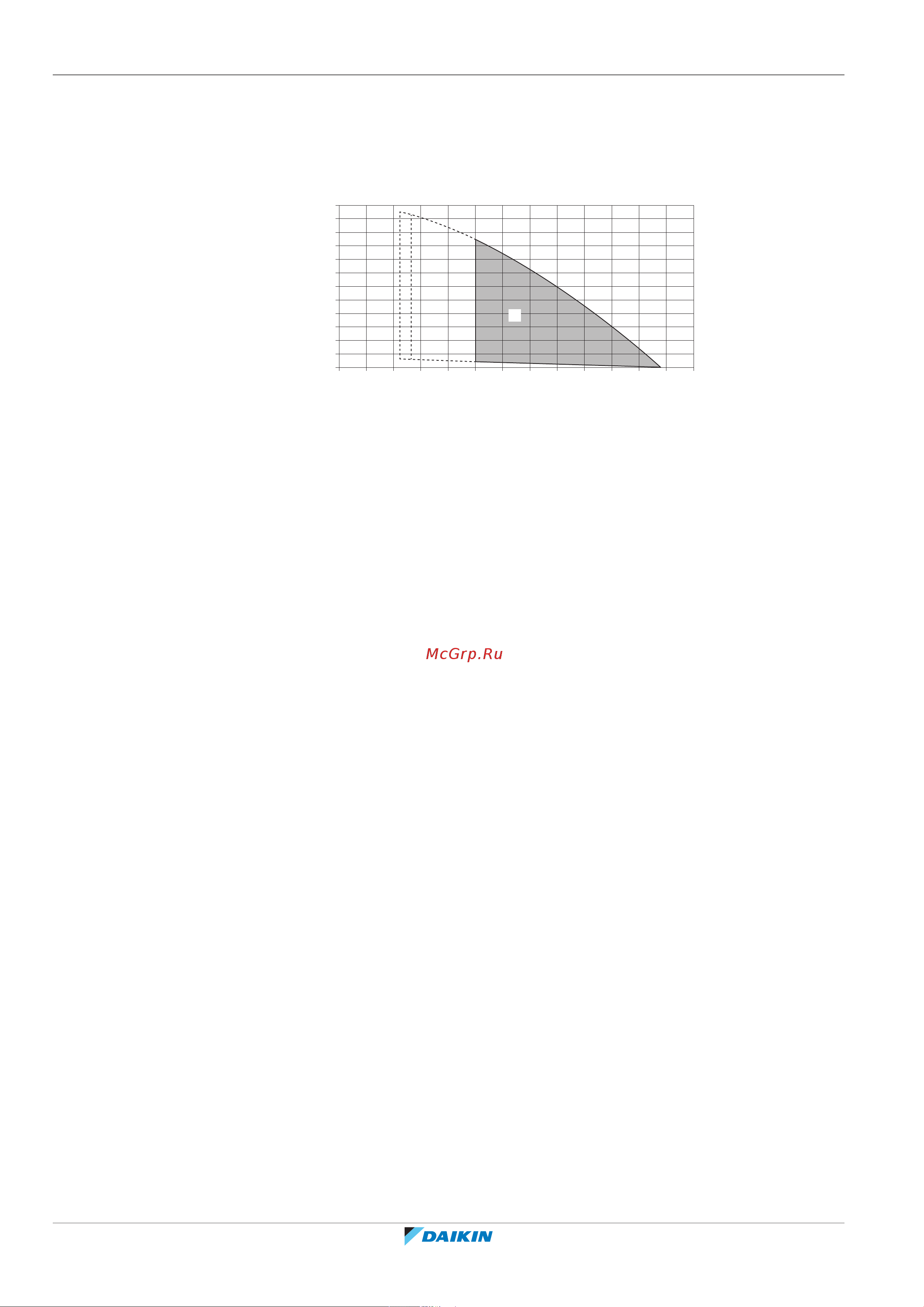

16.6 Кривая ESP: Внутренний агрегат
Внимание: Ошибка расхода возникает, когда не достигается минимальный
расход воды.
4D124954
B (l/min)
0
40
60
80
100
30
50
70
90
110
20
0
5 10 15 20 25 30 35 40 45 50 55 60 65
10
120
C
D
A (kPa)
E F
A Внешнее статическое давление в контуре нагрева/охлаждения помещения
B Расход воды в контуре нагрева/охлаждения помещения блока
C Рабочая область
D Минимальный расход во время обычной работы
E Минимальный расход во время работы резервного нагревателя
F Минимальный расход во время работы размораживающего нагревателя
Пунктирные линии: Рабочая зона расширяется в сторону меньших значений
расхода только в том случае, когда блок работает только с тепловым насосом.
(Не при запуске, не работа резервного нагревателя, не операция
размораживания.)
Примечания:
▪ Выбор расхода за пределами рабочей области может привести к
повреждению или неправильной работе агрегата. См. также минимальный и
максимальный расход воды в технических характеристиках.
▪ Качество воды должно соответствовать директиве 98/83 EC Европейского
Союза.
