Daikin ETVH16S18EA9W [253/316] Ежегодное техническое обслуживание
![Daikin ETVH16S18EA9W [253/316] Ежегодное техническое обслуживание](/views2/1797414/page253/bgfd.png)
13 | Техническое и иное обслуживание
Руководство по применению для установщика
253
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
ОБРАТИТЕ ВНИМАНИЕ:Опасность электростатического разряда
Перед выполнением любых работ по техническому и иному обслуживанию
коснитесь металлической части блока, чтобы снять статическое электричество и
защитить плату.
13.3 Ежегодное техническое обслуживание
13.3.1 Ежегодное техобслуживание наружного агрегата: обзор
Не реже, чем раз в год необходимо проверять следующее:
▪ Теплообменник
▪ Фильтр для воды
13.3.2 Ежегодное техобслуживание наружного агрегата: инструкции
Теплообменник
Теплообменник наружного агрегата может засориться пылью, грязью,
листьями и др. Рекомендуется ежегодно прочищать теплообменник.
Засорение теплообменника приводит к резкому снижению или резкому
повышению давления, что ухудшает производительность.

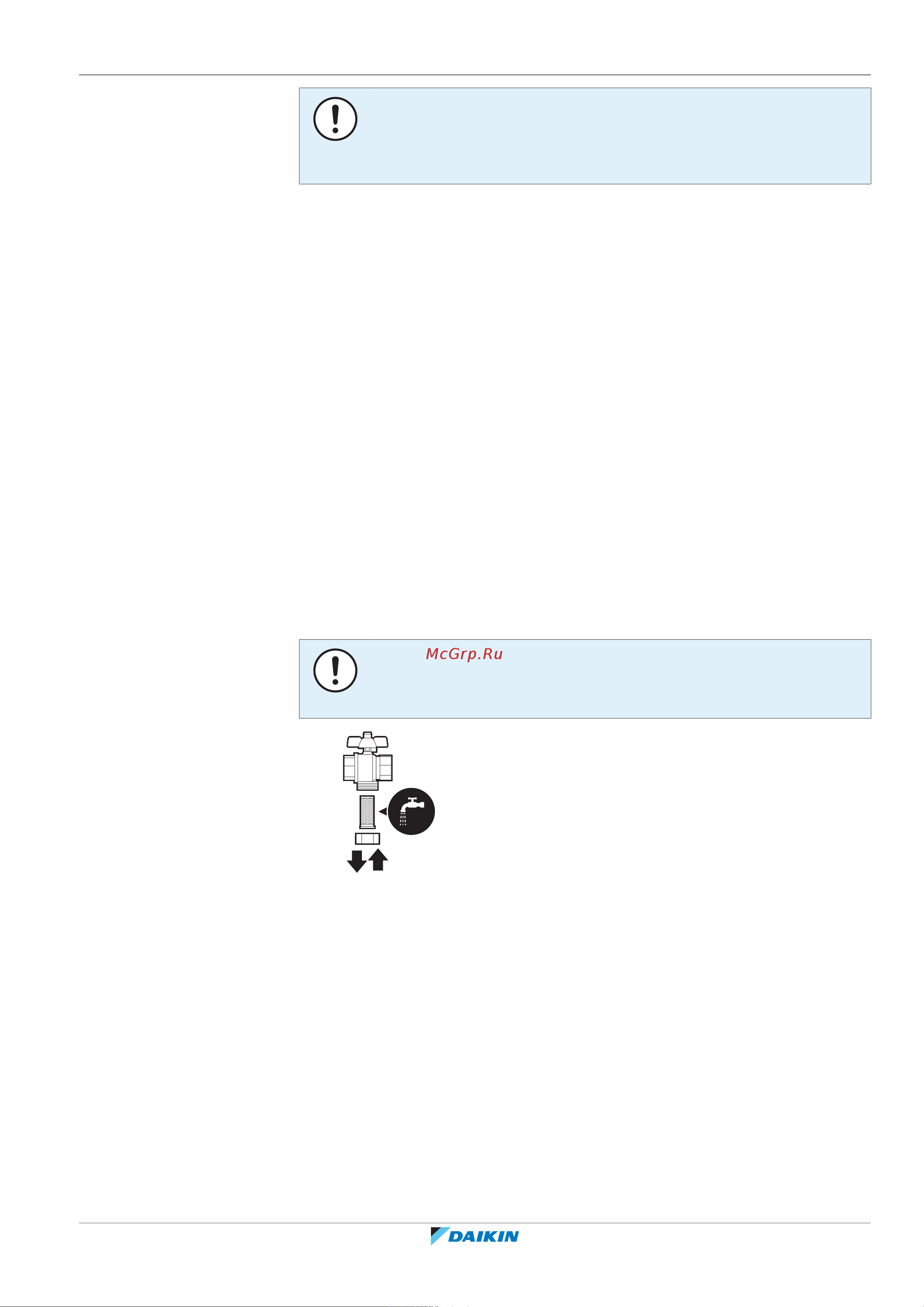

Фильтр для воды
Закройте клапан. Прочистите и промойте фильтр для воды.
ОБРАТИТЕ ВНИМАНИЕ
При работе с фильтром будьте осторожны. Во избежание повреждения
сетчатого элемента НЕ вставляйте его на место со слишком большим усилием.
1 3
2
13.3.3 Ежегодное техобслуживание внутреннего агрегата: обзор
▪ Давление воды
▪ Магнитный фильтр/пылеотделитель
▪ Клапан сброса давления воды
▪ Шланг клапана сброса давления
▪ Клапан сброса давления резервуара горячей воды бытового потребления
▪ Распределительная коробка
▪ Удаление накипи
▪ Химическая дезинфекция
