Zyxel GS-3012 EE [101/356] Настройка vlan на основе портов
![Zyxel GS-3012 EE [101/356] Настройка vlan на основе портов](/views2/1010853/page101/bg65.png)
Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя GS-3012/GS-3012F
101
" На тех экранах (например, IP Setup и Filtering), где требуется ввести
идентификатор VLAN, в качестве такого идентификатора следует
вводить 1.
Экран настройки VLAN на основе портов показан на следующем рисунке. В состав
VLAN входит управляющий порт CPU и все Ethernet-порты.
8.8.1 Настройка VLAN на основе портов
Выберите Port Based в качестве типа VLAN (VLAN Type) на экране Basic Setting >
Switch Setup, затем нажмите Advanced Application > VLAN в навигационной панели.
Появится следующий экран.

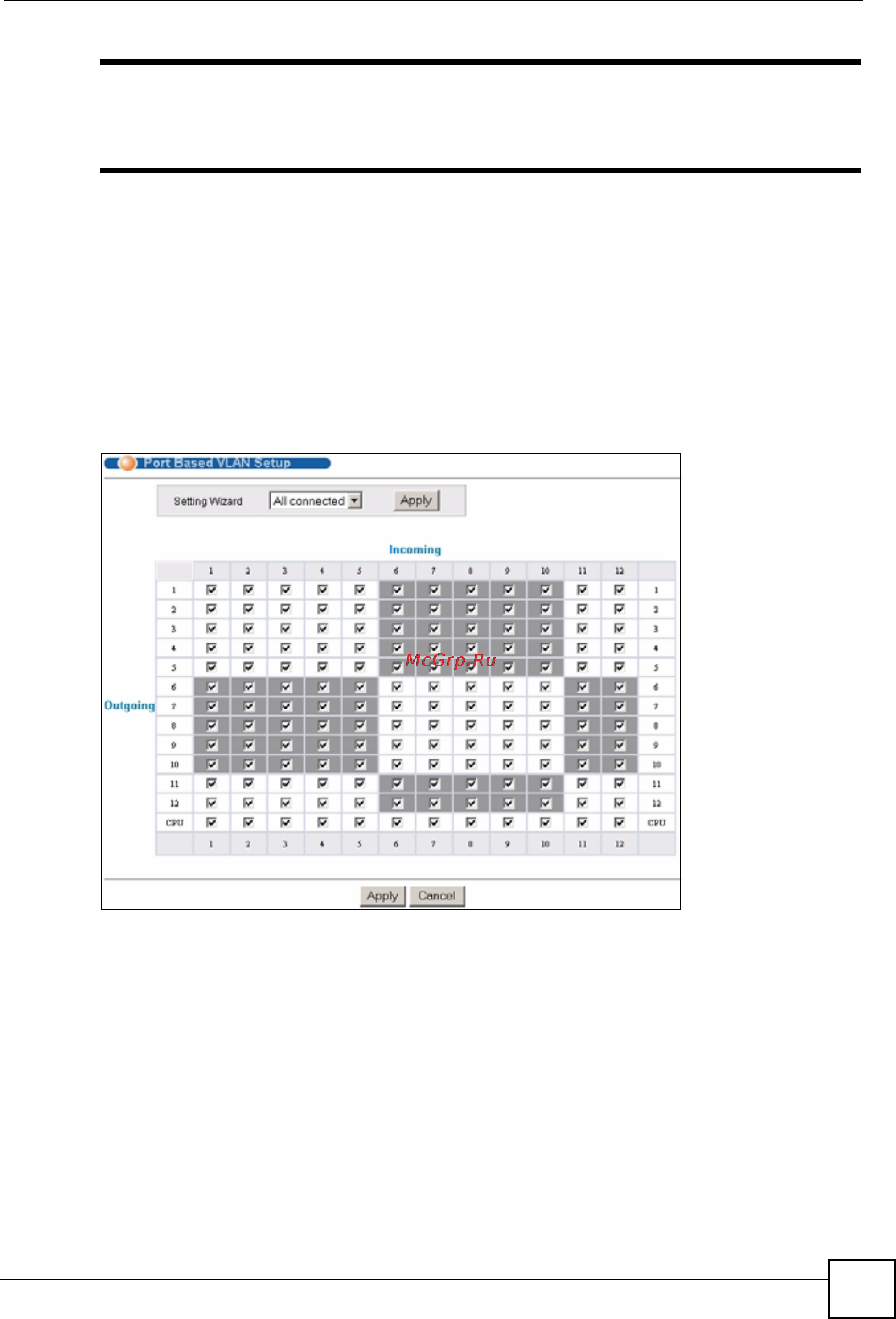

Рисунок 42 Экран Port Based VLAN Setup (All Connected)
