Глава 29 Контроль доступа
Руководство пользователя GS-3012/GS-3012F
282

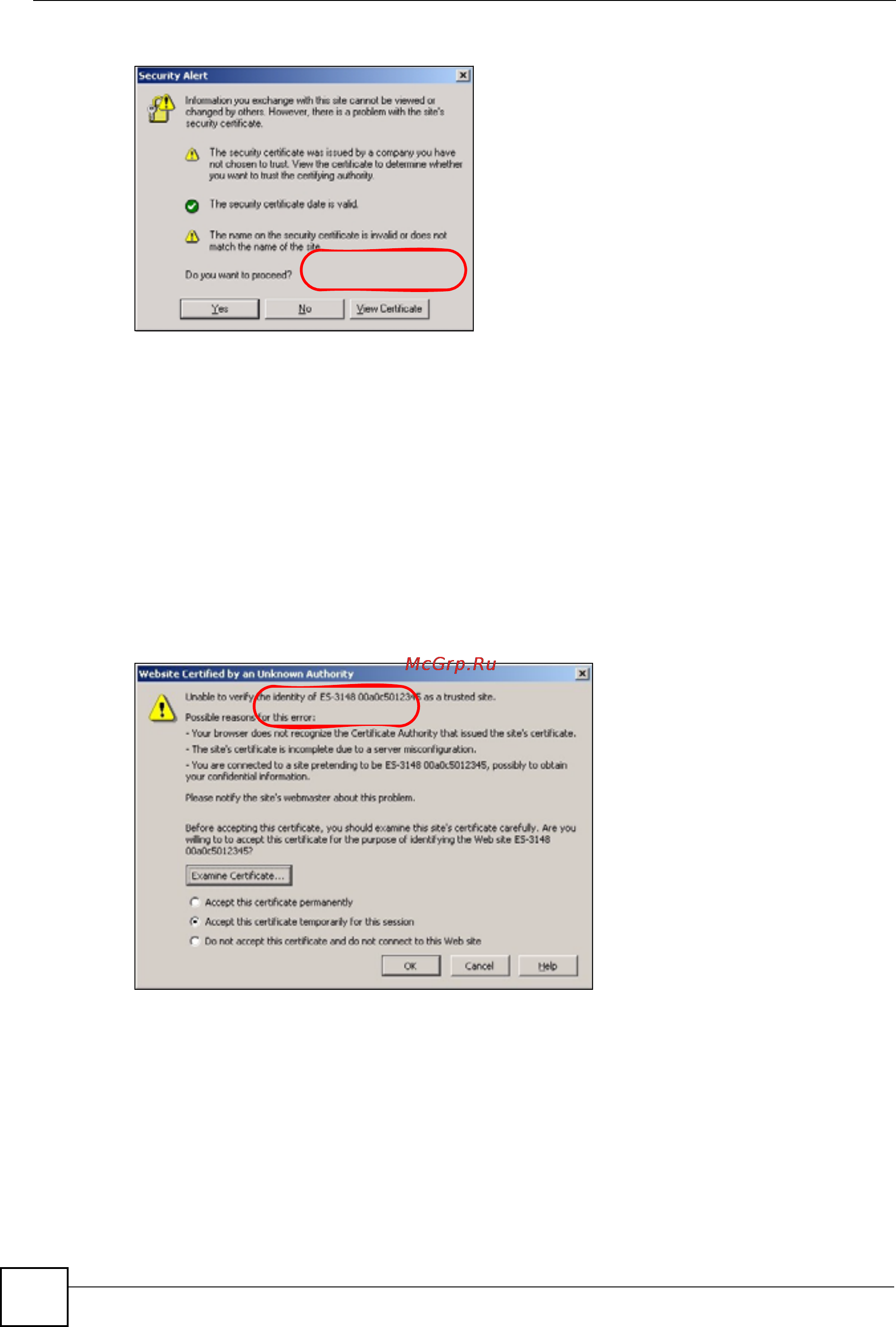

Рисунок 144 Диалоговое окно Security Alert (Internet Explorer)
29.8.2 Предупреждения от Netscape Navigator
При попытке получить доступ к коммутатору через HTTPS-сервер появится сообщение
Website Certified by an Unknown Authority с вопросом, доверяете ли вы сертификату
сервера. Чтобы проверить, действительно ли сертификат принадлежит коммутатору,
нажмите кнопку Examine Certificate.
В случае выбора варианта Accept this certificate temporarily for this session нажмите
OK, чтобы продолжить работу в Netscape.
Чтобы импортировать сертификат коммутатора в SSL-клиент для постоянной работы,
выберите Accept this certificate permanently.
Рисунок 145 Сертификат безопасности 1 (Netscape)
