Глава 3 Обзор аппаратного обеспечения
Руководство пользователя GS-3012/GS-3012F
50

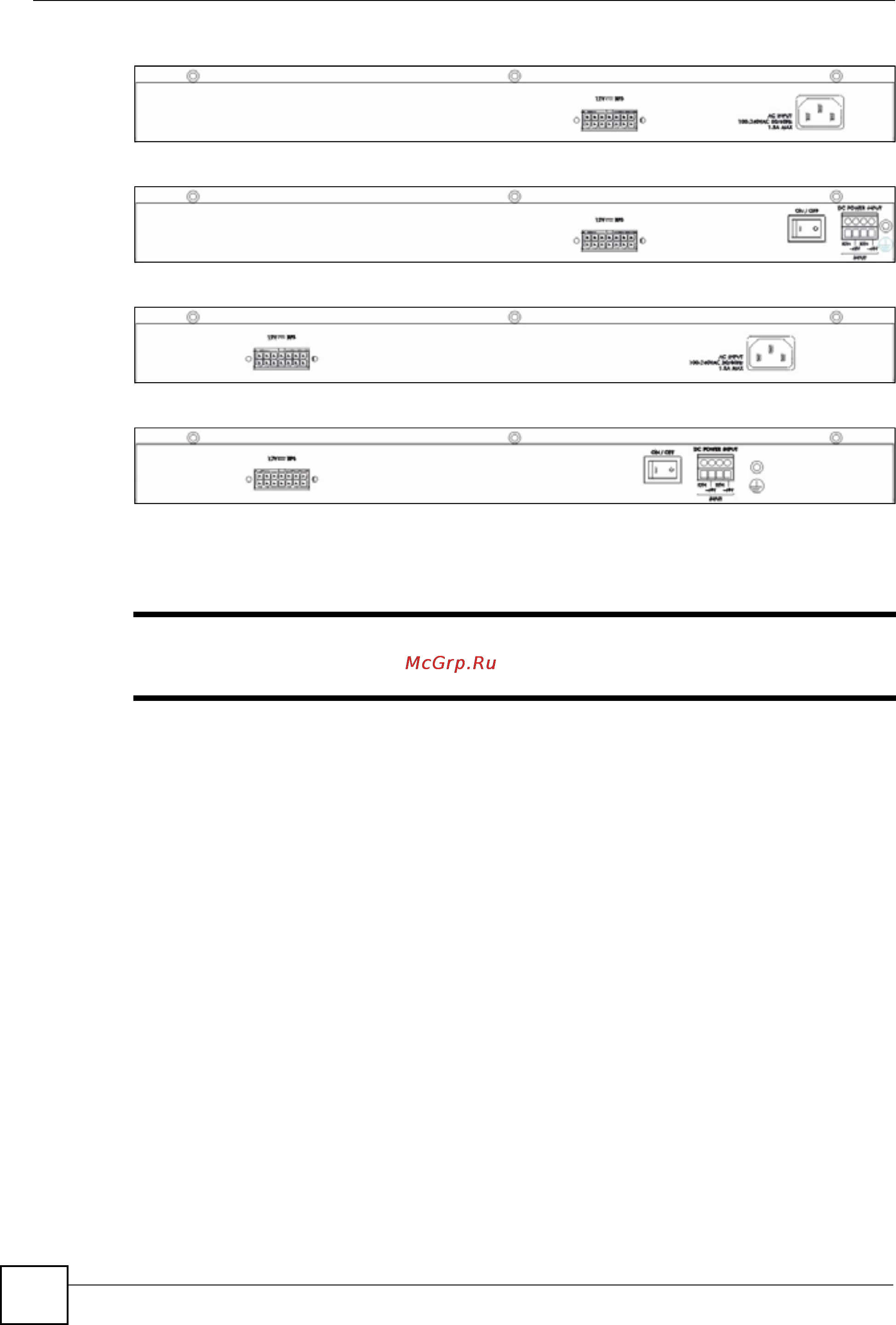

Рисунок 15 Задняя панель: Модель GS-3012 с питанием от переменного тока
Рисунок 16 Задняя панель: Модель GS-3012 с питанием от постоянного тока
Рисунок 17 Задняя панель: Модель GS-3012F с питанием от переменного тока
Рисунок 18 Задняя панель: Модель GS-3012F с питанием от постоянного тока
3.2.1 Разъем питания
" Убедитесь, что параметры питающей сети соответствуют указанным на
панели.
Чтобы подключить питание к устройству с питанием от переменного тока, вставьте
разъем типа «мама» шнура питания в розетку на задней панели. Другой конец шнура
питания из комплекта поставки подключите к розетке питающей сети, обеспечивающей
100~240 В перем. тока, 1,5 А. Убедитесь, что потокам воздуха от вентиляторов (на
боковых стенках) ничего не мешает.
Для модели с питанием от постоянного тока требуется источник постоянного тока (от -
48 В до -60 В пост. тока). Максимальный потребляемый ток модели GS-3012 с питанием
от постоянного тока составляет 1,5 А. Максимальное потребление модели GS-3012F с
питанием от постоянного тока составляет 1,25 А. Чтобы подключить питание к
устройству, вставьте один из разъемов поставляемого в комплекте
шнура питания в
розетку на задней панели, а другой разъем подключите к питающей сети.
