Глава 20 Метод организации очередей
Руководство пользователя GS-3012/GS-3012F
174
Алгоритм взвешенного циклического обслуживания (WRR) использует тот же метод,
что и простое циклическое обслуживание, но он обрабатывает очереди на основе их
уровня приоритета и веса очереди (число, которое вводится в поле Weight), а не
фиксированной доли пропускной способности. Алгоритм WRR запускается только
тогда, когда на порт приходит больше трафика, чем он может обработать
. Очереди с
большим весом обрабатываются быстрее, чем очереди с малым весом. Этот механизм
организации очереди эффективен потому, что он распределяет всю доступную
пропускную способность между различными очередями трафика и возвращается к
очередям, которые еще не закончились.
20.2 Настройка метода организации очередей
Выберите в навигационной панели Advanced Application > Queuing Method.

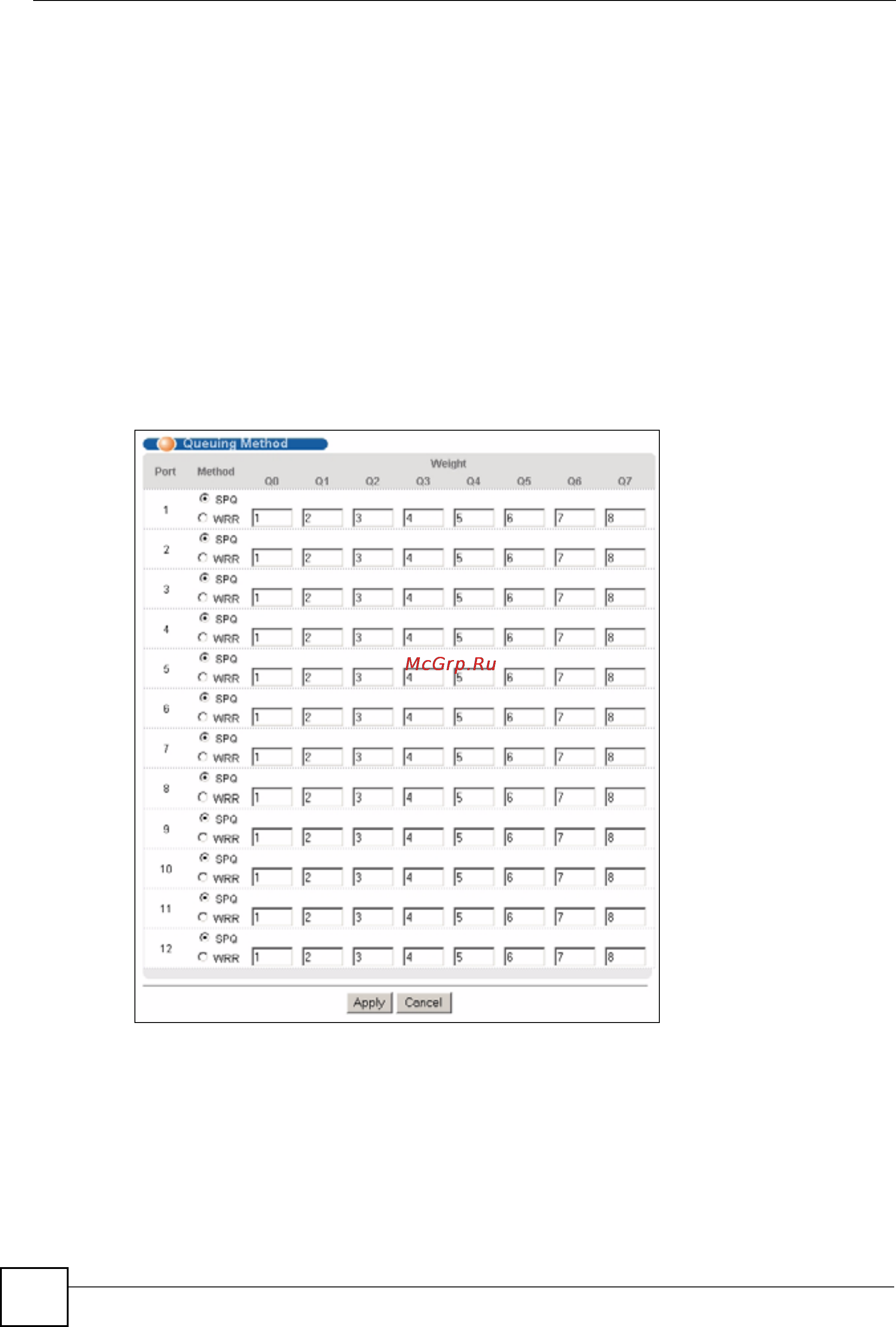

Рисунок 79 Экран Advanced Application > Queuing Method
