Руководство пользователя GS-3012/GS-3012F
45
ГЛАВА 3
Обзор аппаратного
обеспечения
В данной главе описаны передняя и задняя панель коммутатора, а также показаны
аппаратные подключения.
3.1 Передняя панель
Передняя панель модели GS-3012 показана на рисунке ниже. На передней панели
находятся индикаторы коммутатора, 8 портов Gigabit Ethernet с разъемами RJ-45, четыре
совмещенных интерфейса, каждый из которых включает в себя слот mini-GBIC и порт
Gigabit Ethernet с разъемом RJ-45, а также консольный порт и порт управления для
локального администрирования.

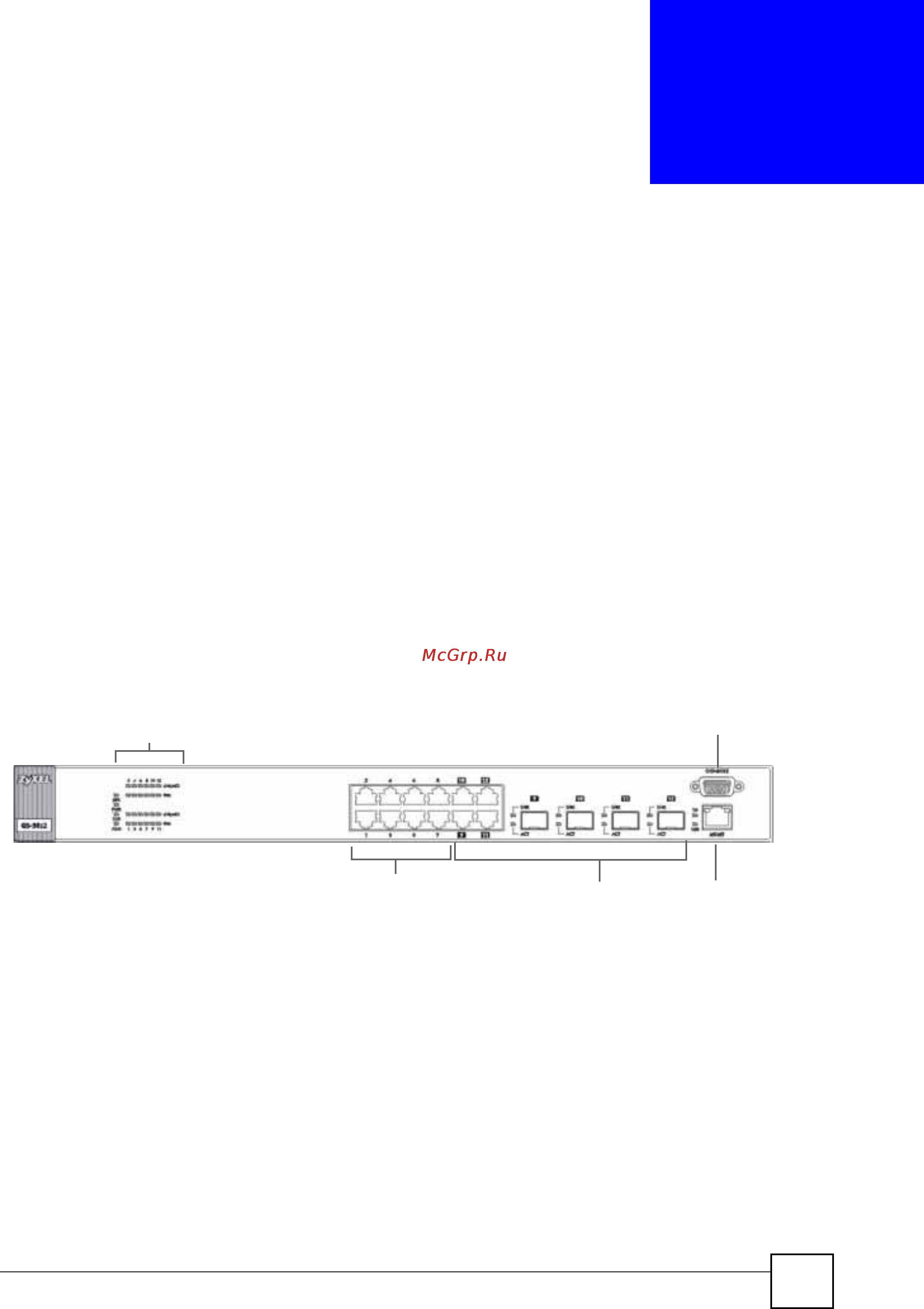

Рисунок 8 Передняя панель: GS-3012
Передняя панель модели GS-3012F показана на рисунке ниже. На передней панели
находятся индикаторы коммутатора, 8 слотов mini-GBIC, четыре совмещенных
интерфейса, каждый из которых включает в себя слот mini-GBIC и порт Gigabit Ethernet
с разъемом RJ-45, а также консольный порт и порт управления для локального
администрирования.
Порты Ethernet
Совмещенные интерфейсы
Консольный
порт
Порт
управления
Индикаторы
