Глава 16 Аутентификация портов
Руководство пользователя GS-3012/GS-3012F
150
16.1.1 Аутентификация на основе IEEE 802.1x
Процесс проверки прав пользователя, подключающегося к порту с активированным
механизмом аутентификации IEEE 802.1x, показан на следующем рисунке. Данный
коммутатор запрашивает у клиента информацию для входа в систему в виде имени
пользователя и пароля. После получения от клиента параметров входа в систему
коммутатор отправляет запрос на аутентификацию на сервер RADIUS. Сервер RADIUS
проверяет, обладает ли данный
клиент правом доступа к данному порту.

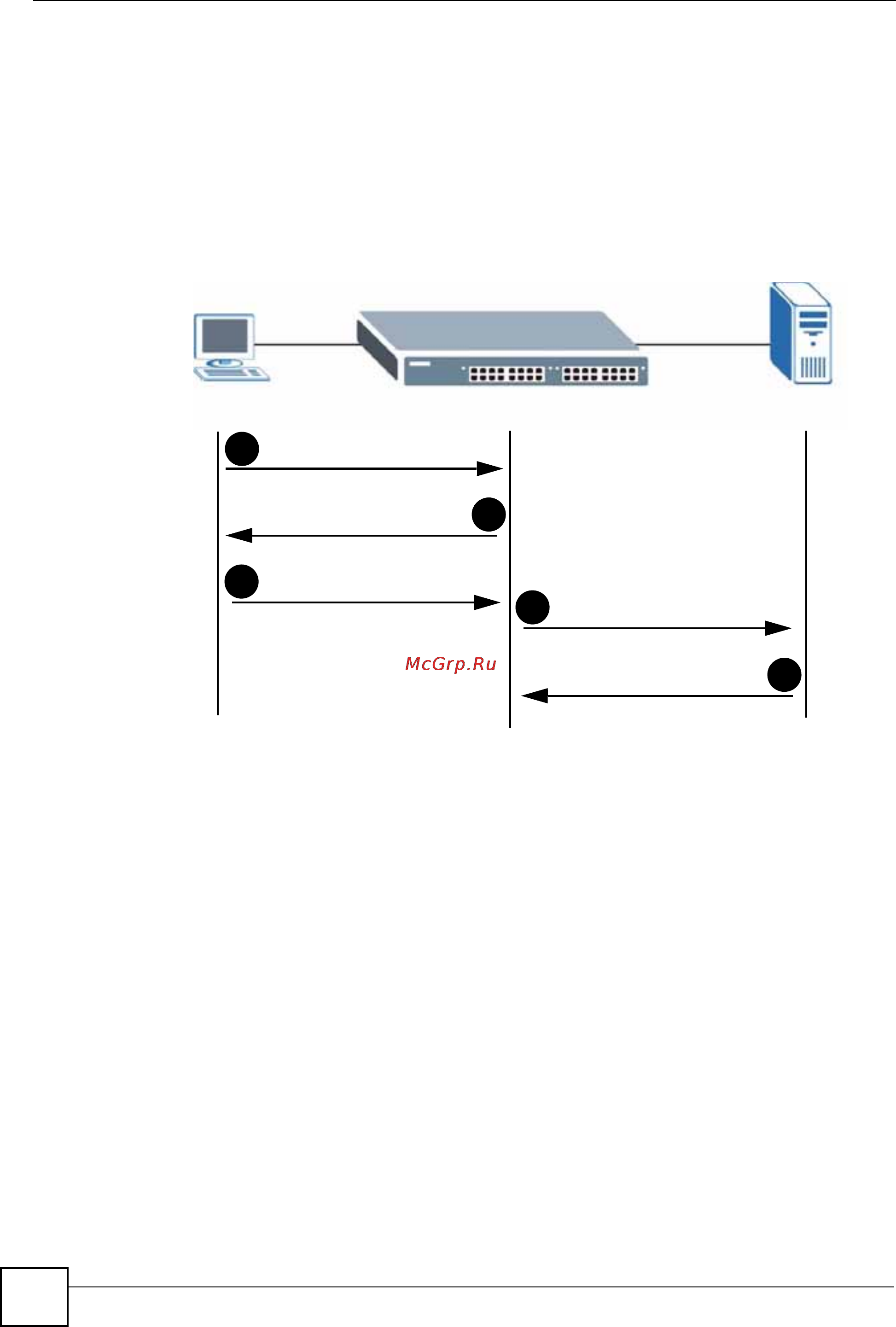

Рисунок 67 Процесс аутентификации на основе IEEE 802.1x
16.1.2 Аутентификация по MAC-адресам
Аутентификация по MAC-адресам работает практически так же, как и аутентификация
по стандарту IEEE 802.1x. Основное различие заключается в том, что коммутатор не
запрашивает у пользователя параметров входа. Параметрами входа являются MAC-
адрес пользователя, подключающегося к порту коммутатора, а также пароль,
настроенный на коммутаторе специально для аутентификации по MAC-адресам.
Новое подключение
Запрос на
Ответ с результатом
1
4
5
Параметры входа
Запрос информации
3
2
Сеанс разрешается/запрещается
для входа в систему
в систему
аутентификацию
аутентификации
