Глава 32 Управление кластерами
Руководство пользователя GS-3012/GS-3012F
295
Поля экрана описаны в следующей таблице.
32.2.1 Управление коммутаторами-членами кластера
Откройте экран Clustering Management Status на коммутаторе-менеджере кластера,
затем нажмите на гиперссылку Index в списке членов, чтобы открыть домашнюю
страницу Web-конфигуратора этого члена кластера. Домашняя страница Web-
конфигуратора члена кластера отличается от домашней страницы коммутатора, доступ к
которому осуществляется напрямую.

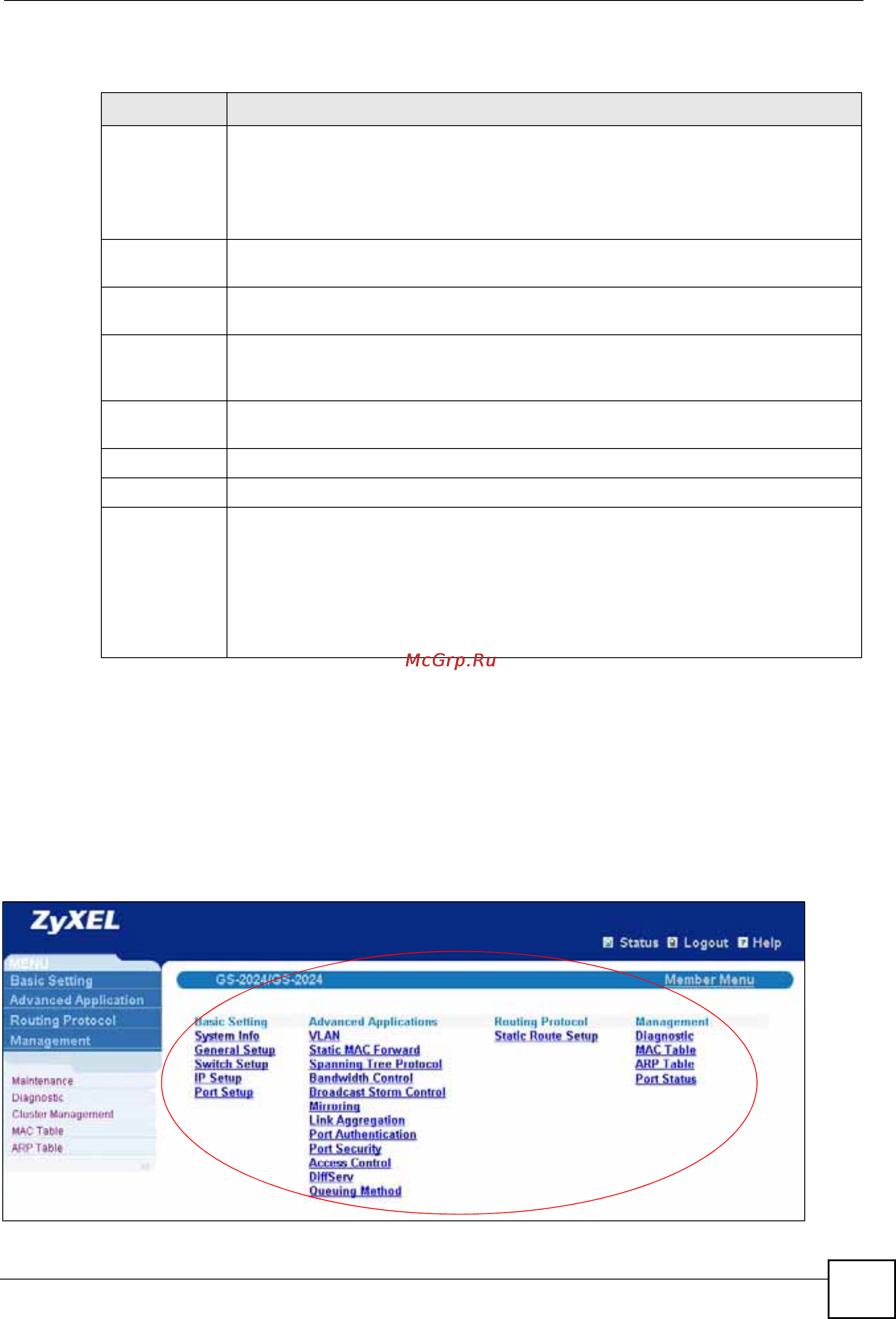

Рисунок 155 Управление кластером: экран Web-конфигуратора члена кластера
Таблица 103 Экран Management > Cluster Management: Status
ПОЛЕ ОПИСАНИЕ
Status В этом поле отражается роль данного коммутатора внутри кластера.
Manager – менеджер
Member – член (отображается, если доступ на этот экран осуществляется
непосредственно через члена кластера, а не его менеджера)
None – коммутатор не является ни менеджером, ни членом кластера
Manager В этом поле отображается аппаратный MAC-адрес коммутатора-менеджера
кластера.
The Number of
Member
В этом поле
отображается количество коммутаторов в данном кластере. В
следующих полях описаны коммутаторы-члены кластера.
Index Коммутаторами-членами кластера можно управлять через коммутатор-
менеджер. Каждый номер в столбце Index – это гиперссылка на Web-
конфигуратор коммутатора-члена кластера (см. рис. 155 на стр. 295).
MacAddr В этом поле отображается аппаратный MAC-адрес коммутатора-члена
кластера.
Name Системное имя (System Name
) члена кластера.
Model В этом поле отображается название модели.
Status В этом поле отображается одно из следующих состояний:
Online (член кластера доступен)
Error (ошибка; например, пароль доступа к коммутатору-члену кластера
изменился или коммутатор стал менеджером и покинул список членов, и т.д).
Offline (коммутатор отключен – состояние Offline возникает примерно через
полторы минуты после того, как канал между членом кластера и менеджером
разрывается)
