Глава 22 Аутентификация и учет
Руководство пользователя GS-3012/GS-3012F
197

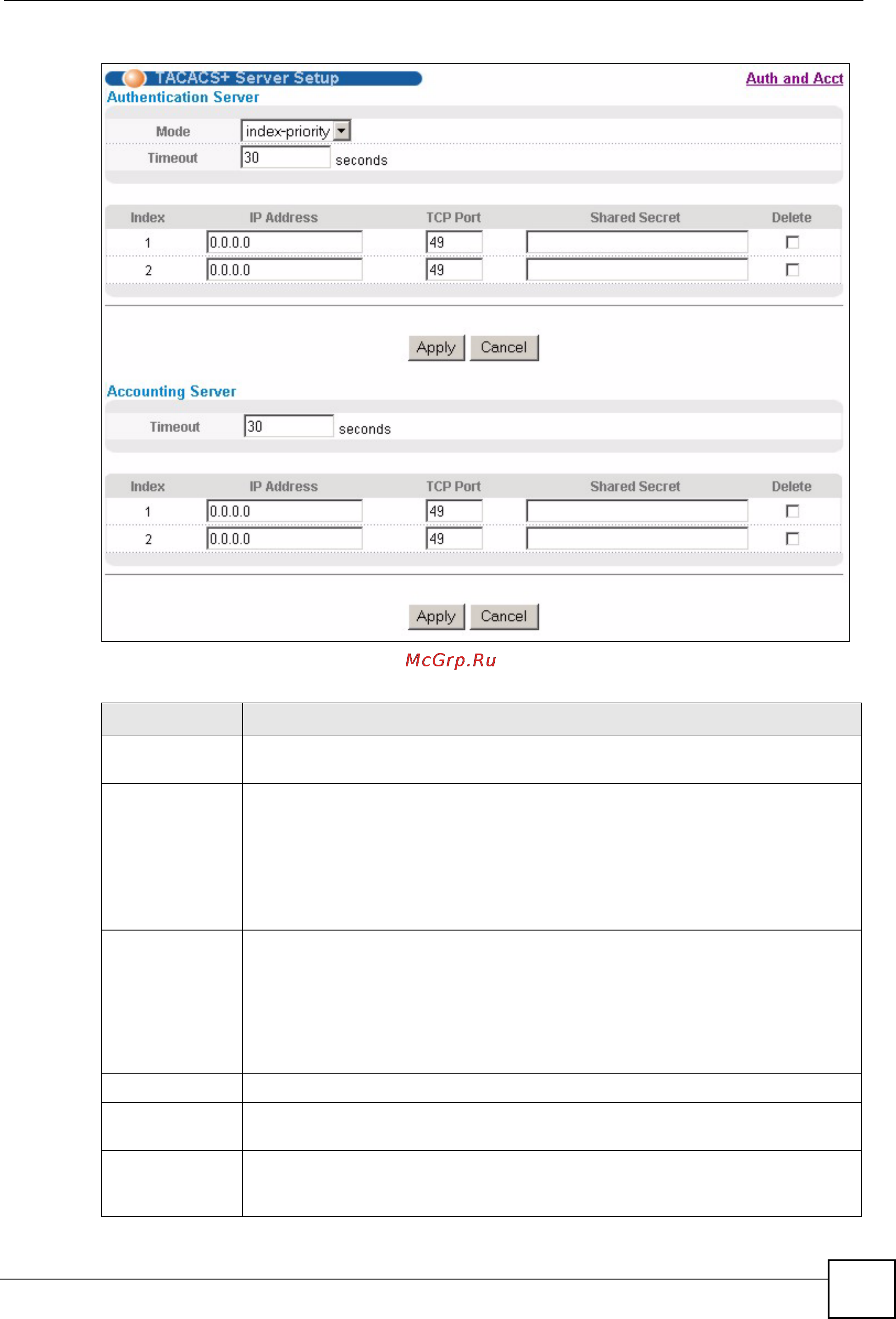

Рисунок 95 Экран Advanced Application > Auth and Acct > TACACS+ Server Setup
Поля экрана описаны в следующей таблице.
Таблица 58 Экран Advanced Application > Auth and Acct > TACACS+ Server Setup
ПОЛЕ ОПИСАНИЕ
Authentication
Server
В данном разделе вводятся настройки аутентификации с использованием
TACACS+.
Mode Данное поле используется лишь при настройке нескольких серверов
TACACS+.
В случае выбора index-priority коммутатор будет пытаться осуществить
аутентификацию с использованием первого настроенного сервера TACACS+;
при отсутствии ответа коммутатор обратится ко второму серверу TACACS+.
В случае выбора round-robin запросы на аутентификацию будут
направляться серверам
TACACS+ поочередно.
Timeout Укажите период в секундах, в течение которого коммутатор будет ожидать
ответа на запрос от сервера TACACS+.
В случае выбора режима index-priority и использования двух серверов
TACACS+ значение тайм-аута делится между двумя серверами TACACS+.
Например, если установить период тайм-аута равным 30 секундам,
коммутатор будет ожидать ответа от первого сервера TACACS+ в течение 15
секунд, после чего направит запрос на второй сервер TACACS+.
Index Порядковый номер записи о сервере TACACS+ (только для чтения).
IP Address Введите IP-адрес внешнего сервера TACACS+ в виде десятичных чисел,
разделенных точками.
TCP Port По умолчанию аутентификация на сервере TACACS+ производится через
порт 49. Изменять это значение не следует, за исключением тех случаев,
когда об этом попросит администратор
сети.
