Глава 29 Контроль доступа
Руководство пользователя GS-3012/GS-3012F
279
29.4 Обзор протокола SSH
В отличие от протоколов Telnet или FTP, которые передают данные в обычном текстовом
формате, протокол SSH (Secure Shell) является защищенным протоколом, который
совмещает возможности аутентификации и шифрования для обеспечения безопасной
передачи данных между двумя хостами с использованием небезопасной сети.

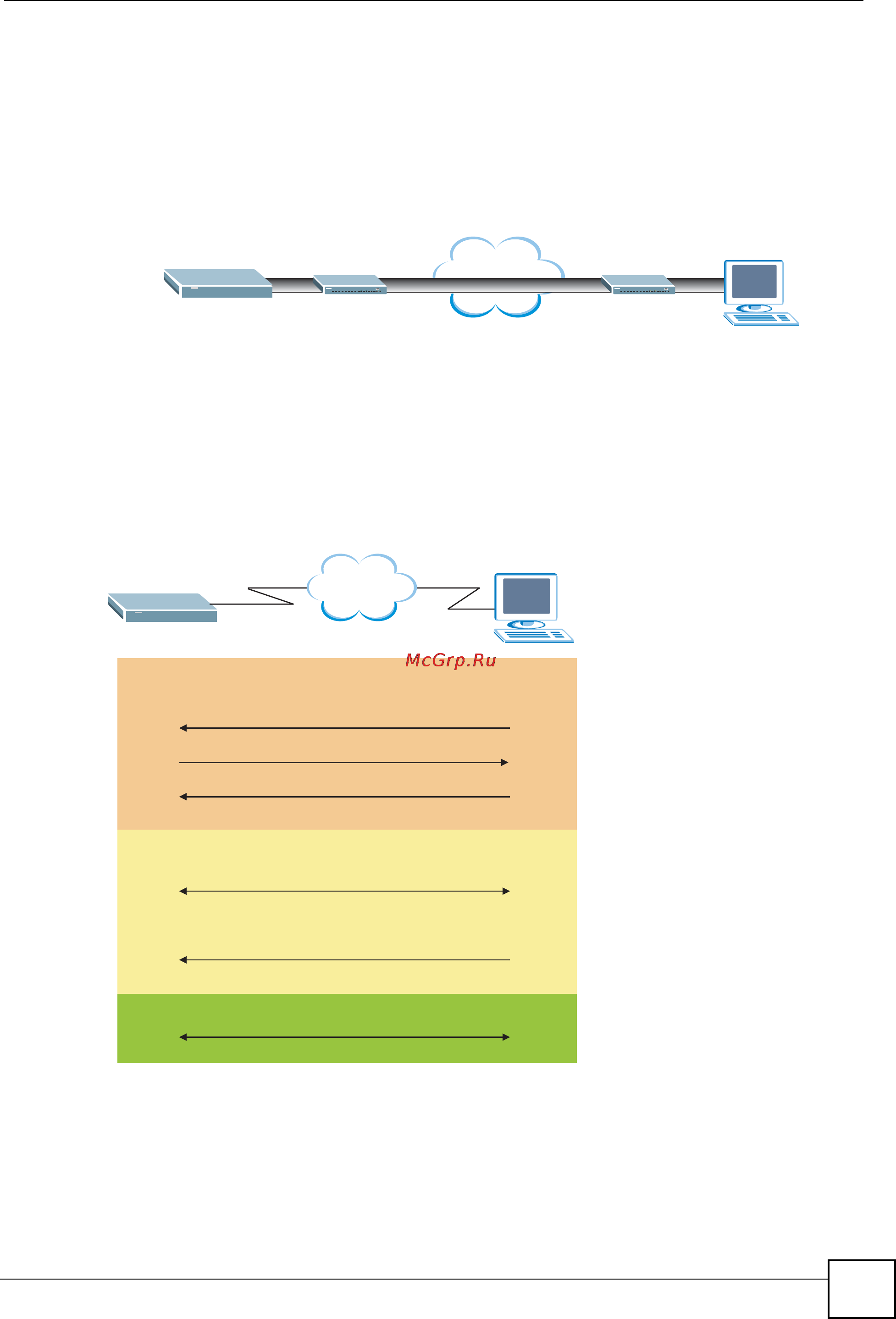

Рисунок 141 Пример связи по протоколу SSH
29.5 Как работает протокол SSH
Процесс установки защищенного соединения между двумя удаленными хостами описан
в следующей таблице.
Рисунок 142 Как работает протокол SSH
1 Идентификация хоста
SSH-клиент отправляет запрос на соединение SSH-серверу. Сервер
идентифицирует себя с помощью ключа хоста. Клиент шифрует случайно
сгенерированный ключ сессии с помощью ключа хоста и ключа сервера, затем
отправляет результат обратно на сервер.
Интернет
Клиент SSH
Сервер SSH
Защищенное соединение
Интернет
C SSHервер Клиент SSH
Запрос соединения
Ключ хоста, ключ сервера
Ключ сессии
Используемый метод шифрования
Пароль/имя пользователя
Передача данных
Идентификация хоста успешна да/нет
Аутентификация успешна да/нет
