Глава 3 Обзор аппаратного обеспечения
Руководство пользователя GS-3012/GS-3012F
49
3.1.3.2 Удаление трансивера
Для удаления трансивера mini-GBIC (SFP-модуля) выполните следующие действия.
1 Отключите оптоволоконные кабели от трансивера.
2 Откройте защелку трансивера (их вид может различаться).
3 Выньте трансивер из слота.

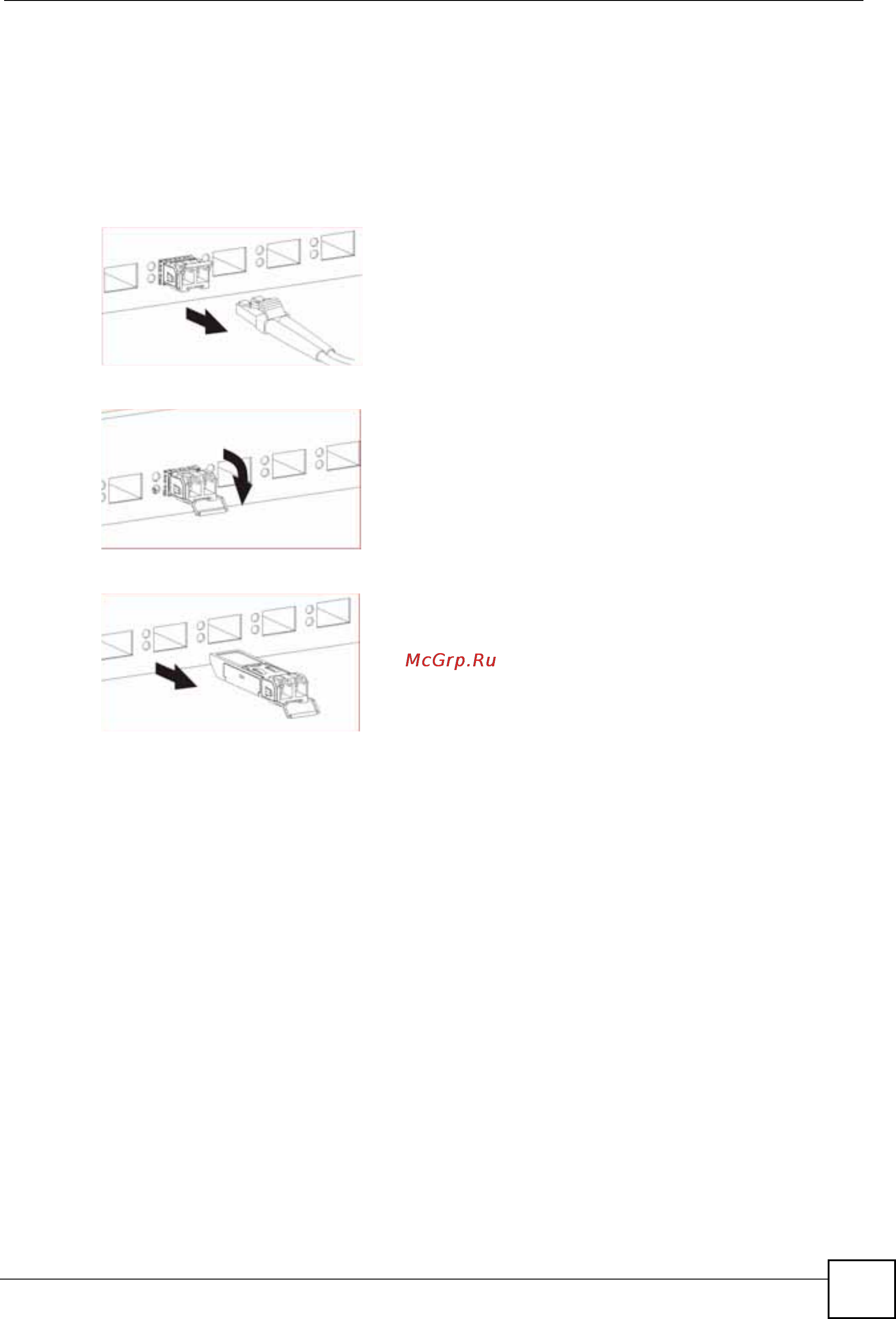

Рисунок 12 Отключение оптоволоконных кабелей
Рисунок 13 Пример открытия защелки трансивера
Рисунок 14 Пример удаления трансивера
3.1.4 Порт управления
Порт управления MGMT используется для локального администрирования.
Подключение к этому порту осуществляется напрямую с использованием кабеля
Ethernet. После этого можно настраивать коммутатор через Telnet или Web-
конфигуратор.
По умолчанию для порта управления используется IP-адрес 192.168.0.1 с маской
подсети 255.255.255.0.
3.2 Задняя панель
На приведенных ниже рисунках показан вид задней панели моделей GS-3012 с
питанием от переменного и от постоянного тока, а затем – модели GS-3012F также в
версиях с питанием от переменного и от постоянного тока. На задней панели
располагается розетка питания и разъем для подключения резервного источника
питания (BPS).
