Руководство пользователя GS-3012/GS-3012F
245
ГЛАВА 26
Статические маршруты
В данной главе описана настройка статических маршрутов.
26.1 Обзор статических маршрутов
Взаимодействие данного коммутатора с управляющими компьютерами осуществляется
через IP-подключение (например, с использованием HTTP, telnet, SSH или SNMP). С
помощью статических IP-маршрутов коммутатор может отвечать удаленным станциям
управления, недоступным через шлюз по умолчанию. Кроме того, статические
маршруты могут использоваться коммутатором для отправки данных на сервер или
устройство, недоступные через шлюз по умолчанию, например, для передачи
«
ловушек» SNMP или использования команды ping при проверке IP-подключения.

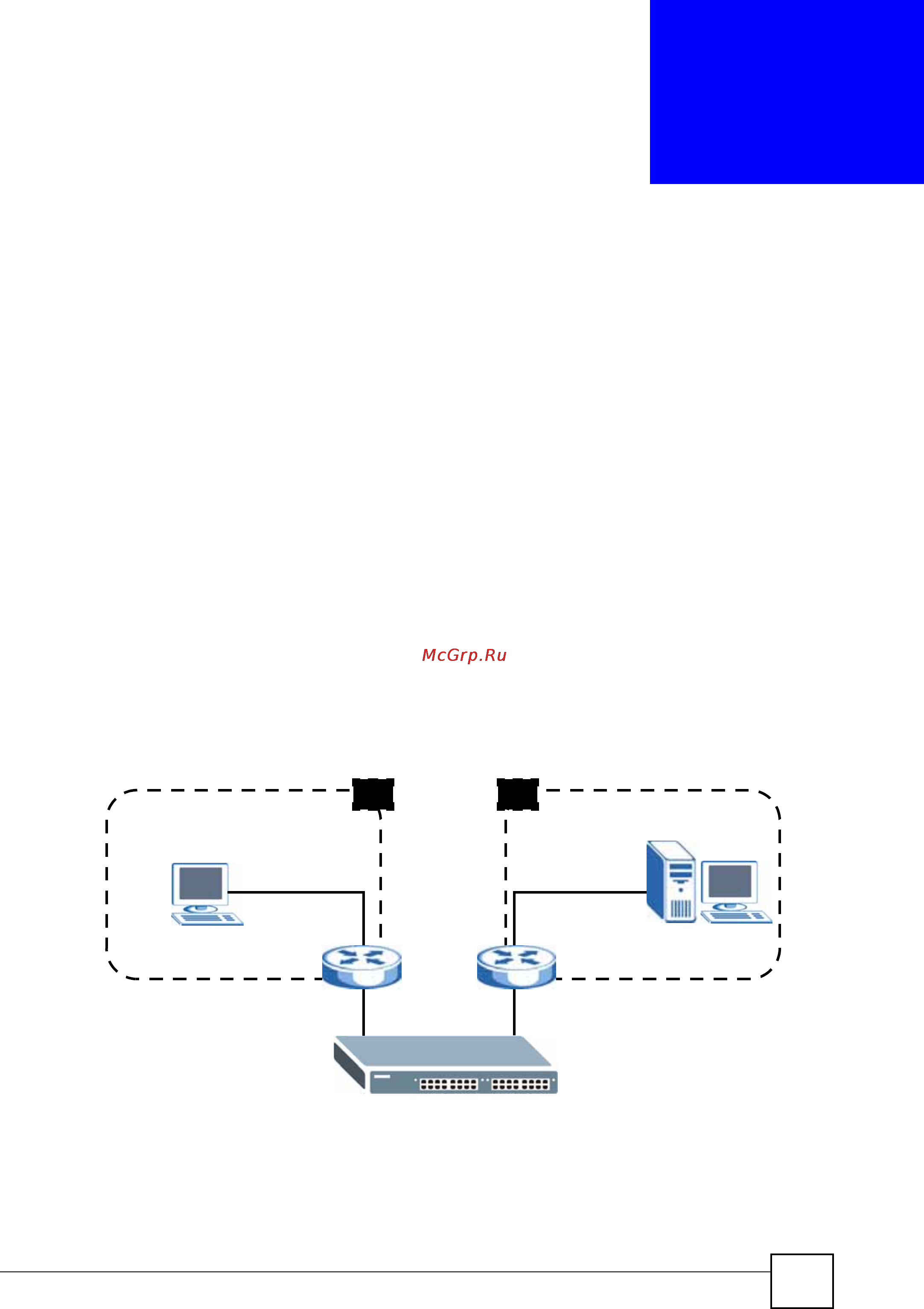

На приведенном ниже рисунке показана сессия Telnet из сети N1. Ответный трафик
коммутатор отправляет на шлюз по умолчанию R1, который маршрутизирует его к
компьютеру управления. Чтобы коммутатор мог отправлять трафик на сервер
«ловушек» SNMP, находящийся в сети N2, на коммутаторе потребуется настроить
статические маршруты.
Рисунок 121 Обзор статических маршрутов
R1
R2
N1
N2
SNMP
Telnet
