Глава 4Web-конфигуратор
Руководство пользователя GS-3012/GS-3012F
55
E – Нажатие на данную ссылку открывает страницы справки. На страницах справки
приводятся описания всех экранов настройки.
Чтобы открыть список ссылок в подменю, нажмите на основную ссылку в панели
навигации.

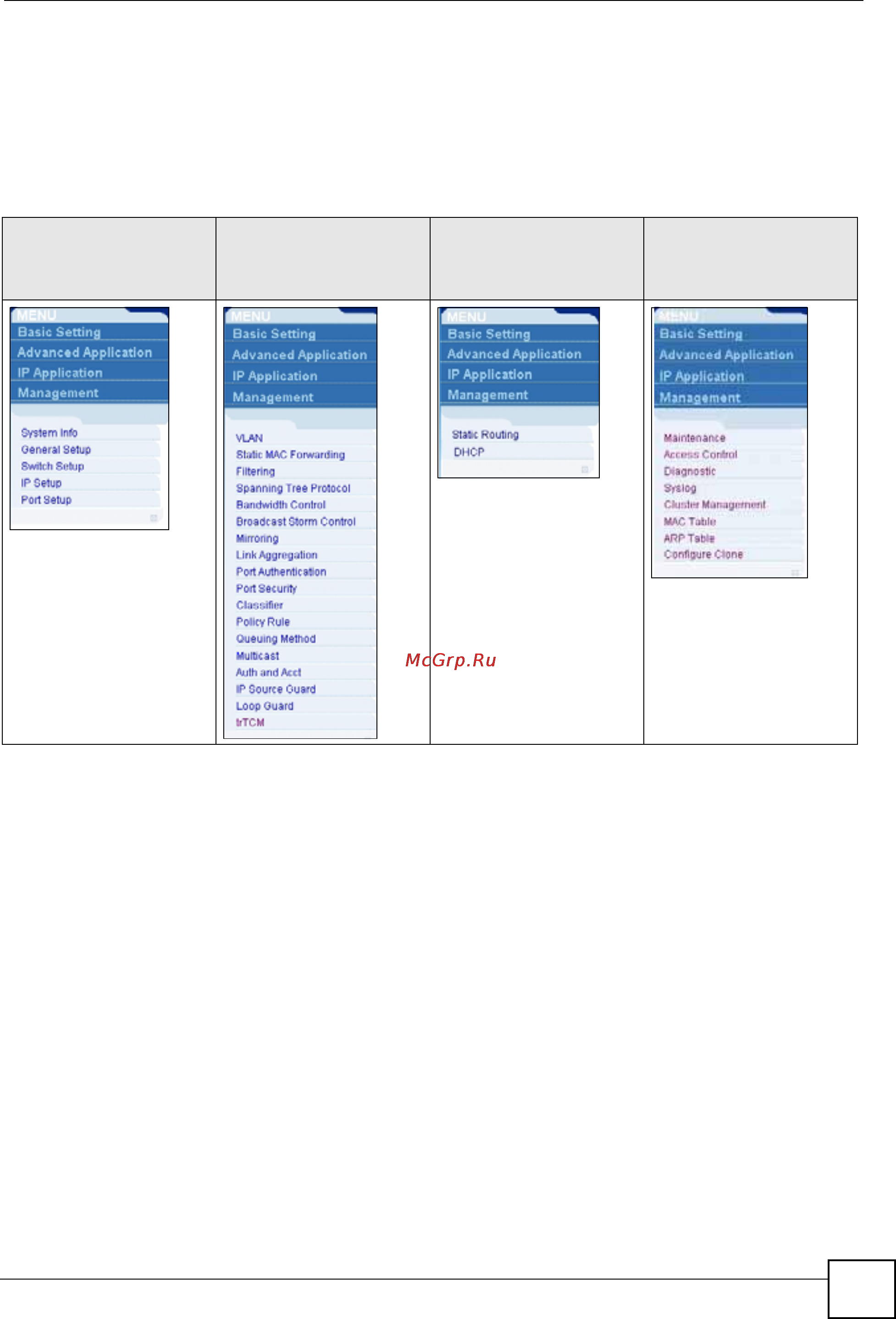

Таблица 3 Обзор подменю панели навигации
BASIC SETTING
(ОСНОВНЫЕ
НАСТРОЙКИ)
ADVANCED
APPLICATION
(РАСШИРЕННЫЕ
ПРИЛОЖЕНИЯ)
IP APPLICATION (IP-
ПРИЛОЖЕНИЯ)
MANAGEMENT
(УПРАВЛЕНИЕ)
