Глава 27 DHCP
Руководство пользователя GS-3012/GS-3012F
252
27.3.3 Пример настройки глобальной ретрансляции DHCP
На приведенном ниже рисунке показан пример сети, в которой коммутатор используется
для ретрансляции запросов DHCP в доменах VLAN1 и VLAN2. В сети имеется только
один сервер DHCP, который обслуживает клиентов DHCP в обоих доменах.

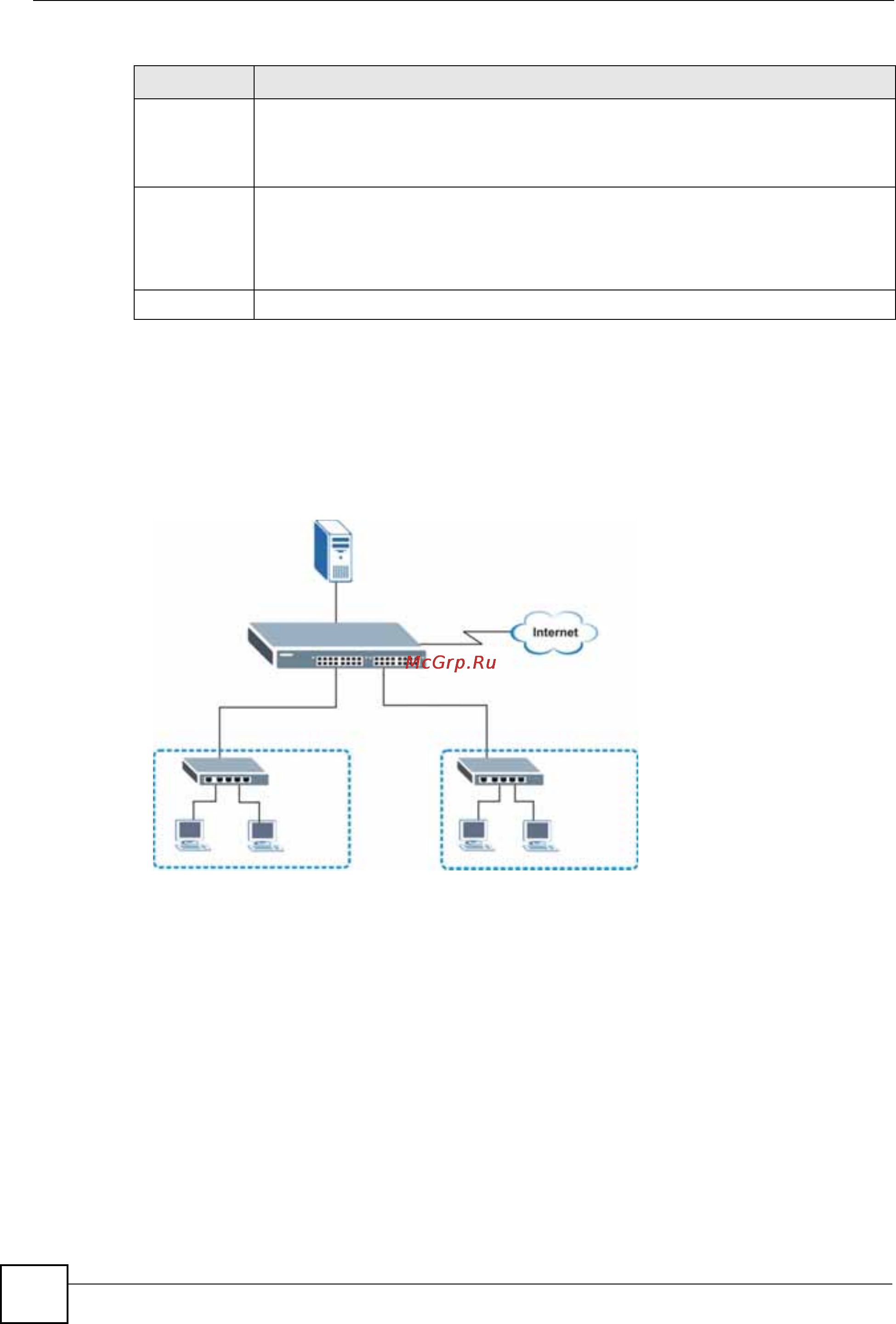

Рисунок 125 Пример сети с глобальной ретрансляцией DHCP
На экране DHCP Relay выполняются следующие настройки. Необходимо обязательно
установить переключатель Option 82, чтобы коммутатор отправлял на сервер DHCP
дополнительную информацию (в частности, идентификатор VLAN ID) вместе с
запросами DHCP. В этом случае сервер DHCP сможет назначать нужные IP-адреса в
зависимости от идентификатора VLAN ID.
Information В этом доступном только для чтения поля отображается имя системы,
настроенное на экране General Setup.
Установите данный переключатель, чтобы коммутатор добавлял имя системы к
клиентским DHCP-запросам, ретранслируемым на сервер DHCP.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания
, поэтому по завершении настройки необходимо нажать на
ссылке Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
Таблица 82 Экран IP Application > DHCP > Global (продолжение)
ПОЛЕ ОПИСАНИЕ
VLAN1
VLAN2
192.168.1.100
Сервер DHCP:
