Глава 29 Контроль доступа
Руководство пользователя GS-3012/GS-3012F
278

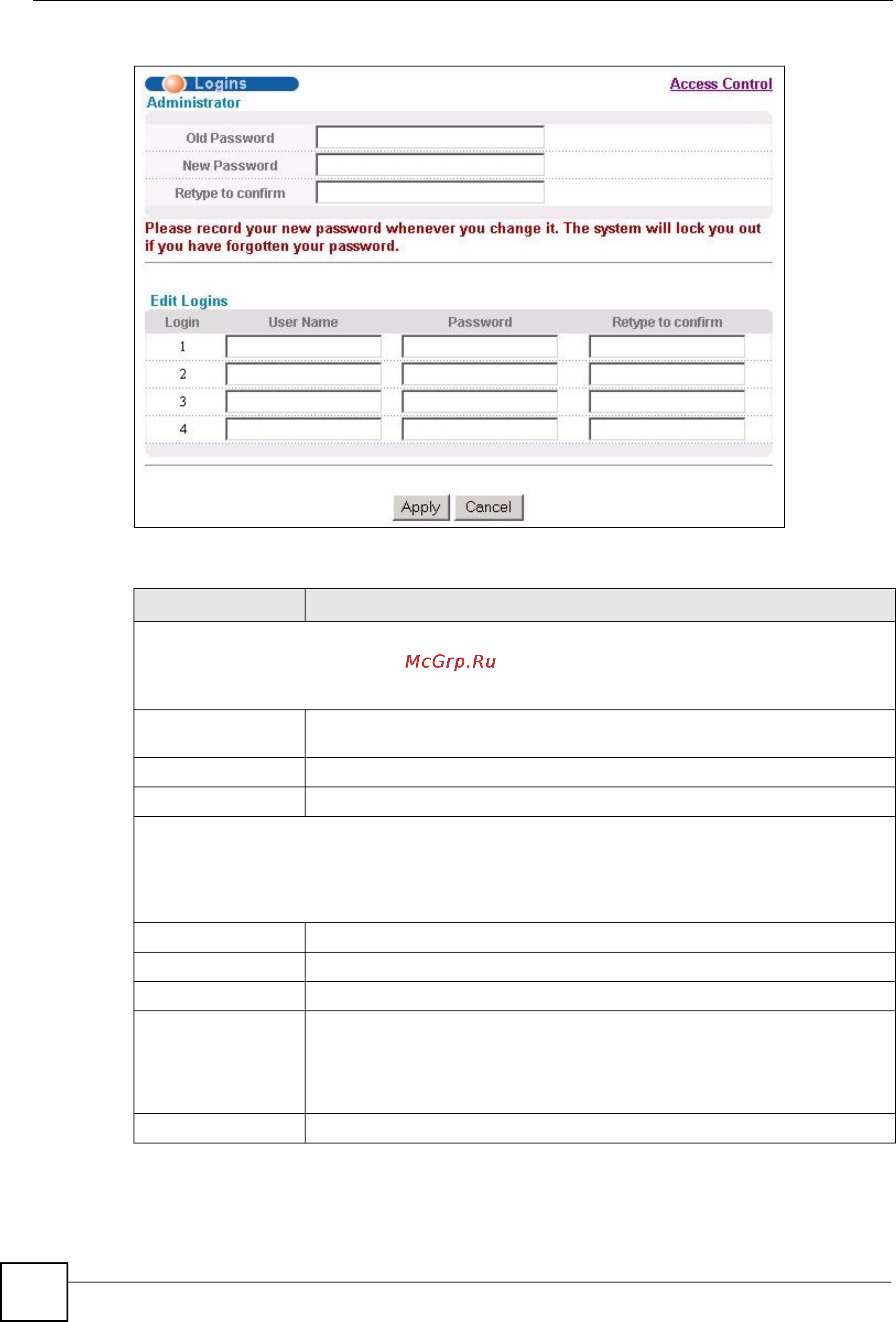

Рисунок 140 Экран Management > Access Control > Logins
Поля экрана описаны в следующей таблице.
Таблица 95 Экран Management > Access Control > Logins
ПОЛЕ ОПИСАНИЕ
Administrator
Учетная запись администратора по умолчанию, с именем пользователя «admin». Имя
пользователя администратора по умолчанию изменить нельзя. Только администратор имеет
права чтения/записи.
Old Password Введите существующий системный пароль (пароль по умолчанию при
поставке – 1234).
New Password Введите новый системный пароль.
Retype to confirm Введите новый системный пароль еще раз для подтверждения.
Edit Logins
Имеется возможность настроить до четырех
пользовательских записей с паролями. У этих
пользователей будут права только на чтение. Более высокие привилегии могут назначаться
пользователям через интерфейс командной строки. Дополнительную информацию об
изменении привилегий можно найти в Справочнике по интерфейсу командной строки.
User Name Введите имя пользователя (до 32 символов ASCII).
Password Введите новый системный пароль.
Retype to confirm Введите новый системный пароль еще
раз для подтверждения.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку
на этом экране заново.
