Глава 2 Установка и подключение аппаратного обеспечения
Руководство пользователя GS-3012/GS-3012F
42

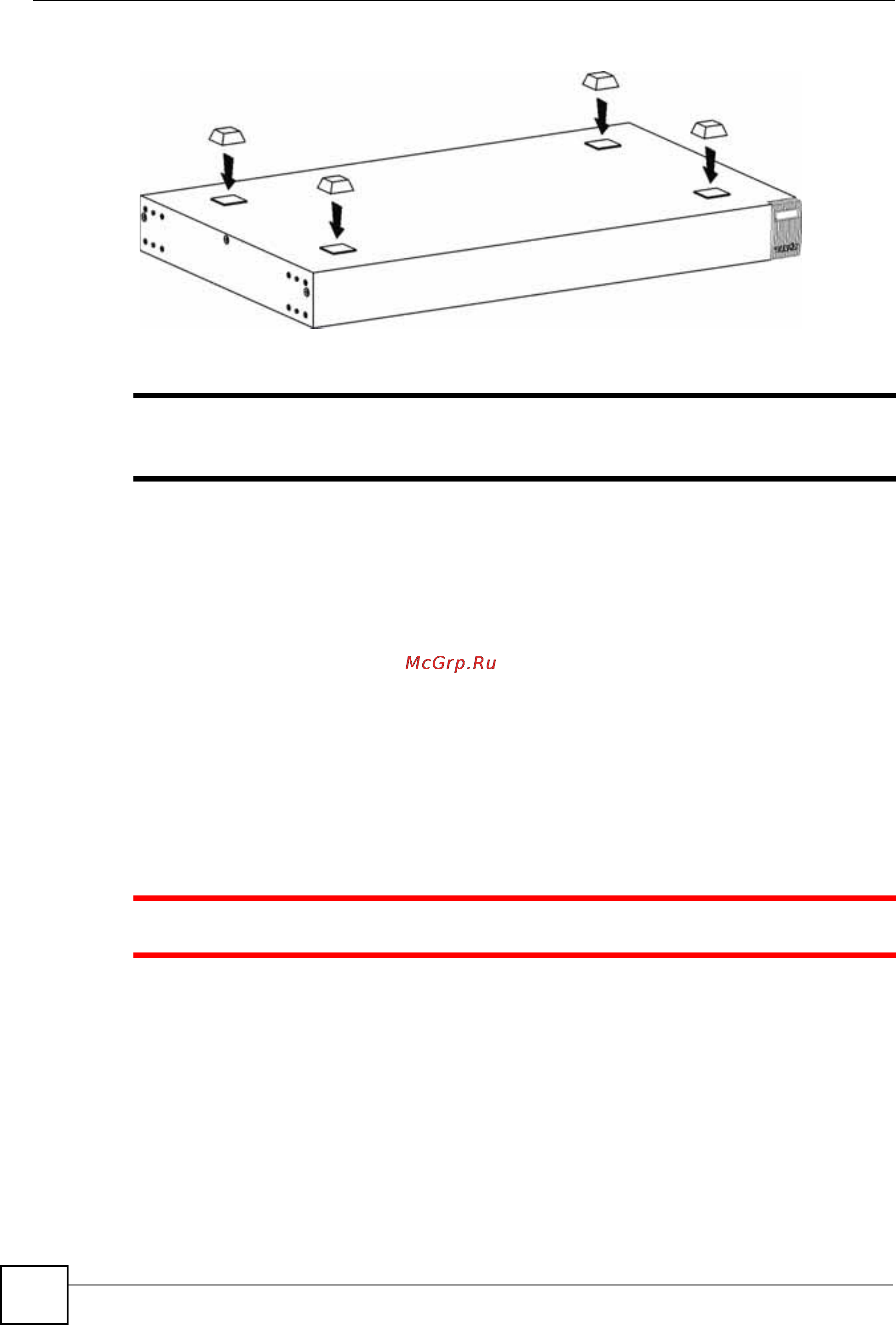

Рисунок 5 Прикрепление резиновых ножек
" НЕ заслоняйте вентиляционные отверстия. При установке устройств друг
на друга убедитесь, что между ними есть свободное пространство.
2.3 Установка коммутатора в стойку
Данный коммутатор может быть установлен в стандартную 19-дюймовую стойку или в
шкаф вместе с другим оборудованием. Для установки коммутатора в стандартную
стойку с использованием комплекта для монтажа в стойку выполните следующие
действия.
2.3.1 Требования к установке коммутатора в аппаратную стойку
• Два кронштейна.
• Восемь винтов M3 с плоской головкой и крестовая отвертка #2.
• Четыре винта M5 с плоской головкой и крестовая отвертка #2.
1 Использование винтов неправильного типа может повредить устройство.
2.3.1.1 Меры предосторожности
• Убедитесь, что стойка может выдержать общий вес всего оборудования, которое в
нее установлено.
• Убедитесь, что положение коммутатора не нарушает устойчивость стойки и не
смещает центр тяжести к ее верхней части. Перед установкой примите все
необходимые меры предосторожности для надежного закрепления стойки.
