Глава 3 Обзор аппаратного обеспечения
Руководство пользователя GS-3012/GS-3012F
46

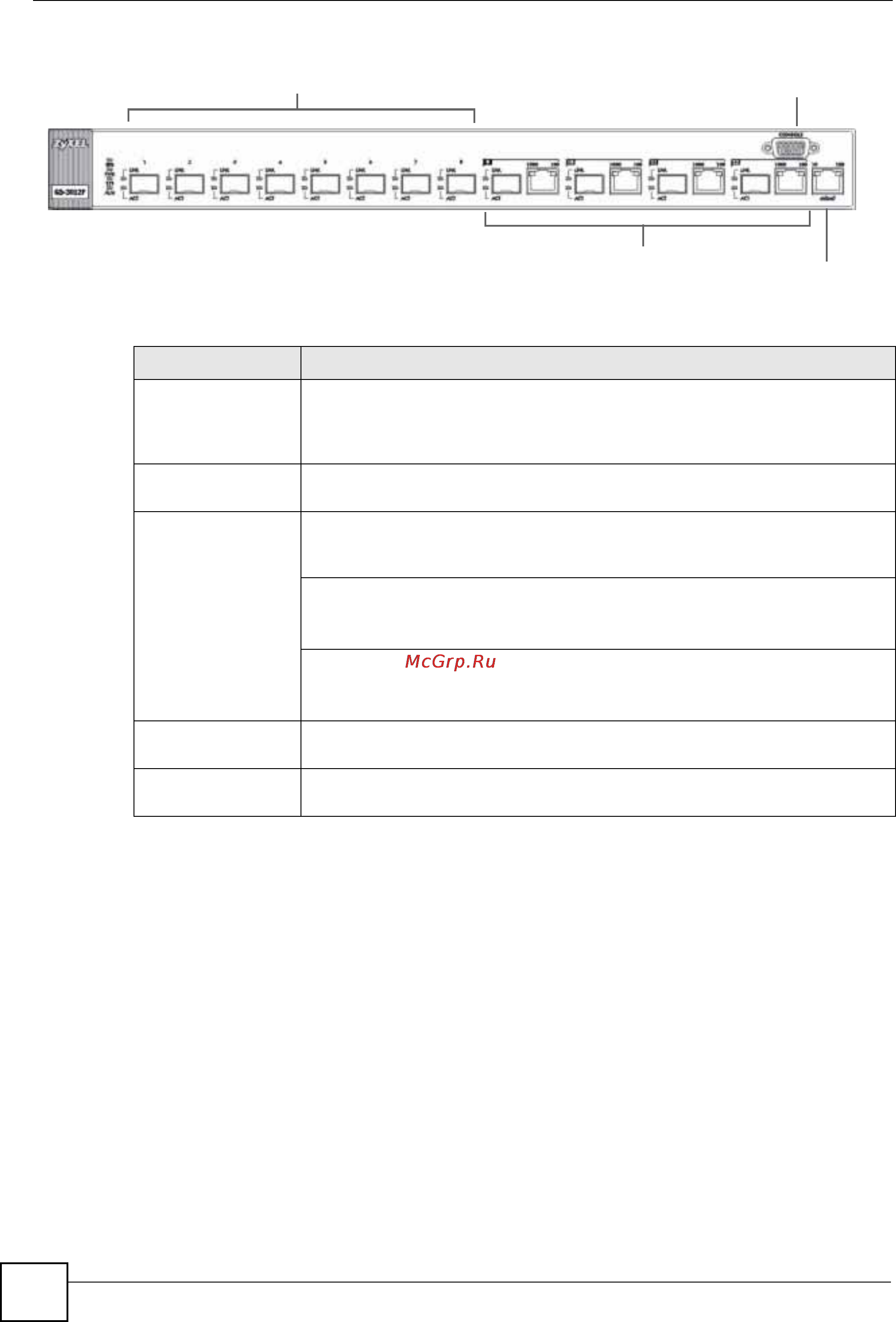

Рисунок 9 Передняя панель: GS-3012F
Назначение портов на передней панели описано в следующей таблице.
3.1.1 Консольный порт
Для локального управления можно использовать компьютер с установленной на нем
программой-эмулятором терминала, настроенной со следующими параметрами:
•VT100
• Эмуляция терминала
• Скорость 9600 бод
• Четность – нет, 8 бит данных, 1 стоп-бит
• Управление потоком – нет
Подключите 9-пиновый разъем типа «папа» консольного кабеля к консольному порту
коммутатора. Подключите другой конец кабеля с разъемом типа «мама» к
последовательному порту (COM1, COM2 или другому COM-порту) компьютера.
Слоты mini-GBIC
Совмещенные интерфейсы
Консольный порт
Порт управления
Таблица 1 Подключения на передней панели
ПОЛЕ ОПИСАНИЕ
8 портов Ethernet
на 100/1000 Мбит/с
с разъемами RJ-45
(GS-3012)
Эти порты Gigabit Ethernet подключаются к высокоскоростным
магистральным Ethernet-коммутаторам или используются для
последовательного соединения нескольких коммутаторов.
8 слотов mini-GBIC
(GS-3012F)
В эти слоты можно вставить трансиверы mini-GBIC для подключения к
магистральным Ethernet-коммутаторам посредством оптоволокна.
Четыре
совмещенных
интерфейса
Каждый интерфейс включает в себя порт для витой пары 1000 Base-T
с
разъемом RJ-45 и порт для оптоволоконного модуля SFP, из которых
только один может быть активен в каждый момент времени.
•4 порта Gigabit Ethernet на 100/1000 Мбит/с с разъемами RJ-45:
Данные порты Gigabit Ethernet используются для подключения к
высокоскоростным магистральным коммутаторам Ethernet.
•4 слота mini-GBIC:
В эти слоты можно вставить трансиверы mini-GBIC для подключения к
магистральным Ethernet-коммутаторам посредством оптоволокна.
Консольный порт Консольный
порт предназначен для локального администрирования
коммутатора.
Порт управления Подключается к компьютеру с использованием Ethernet-кабеля с разъемом
RJ-45 для локальной настройки коммутатора.
