Глава 18 Классификация
Руководство пользователя GS-3012/GS-3012F
164
Информацию о часто используемых номерах портов можно найти в прил.B на стр.337.
18.4 Пример использования классификации
На следующем экране показан пример настройки классификации, в котором
обнаруживается весь трафик от MAC-адреса 00:50:ba:ad:4f:81, поступающий через
порт 2.
После настройки классификации можно настроить политику (на экране Policy), чтобы
определить действия, выполняемые над этим потоком трафика.

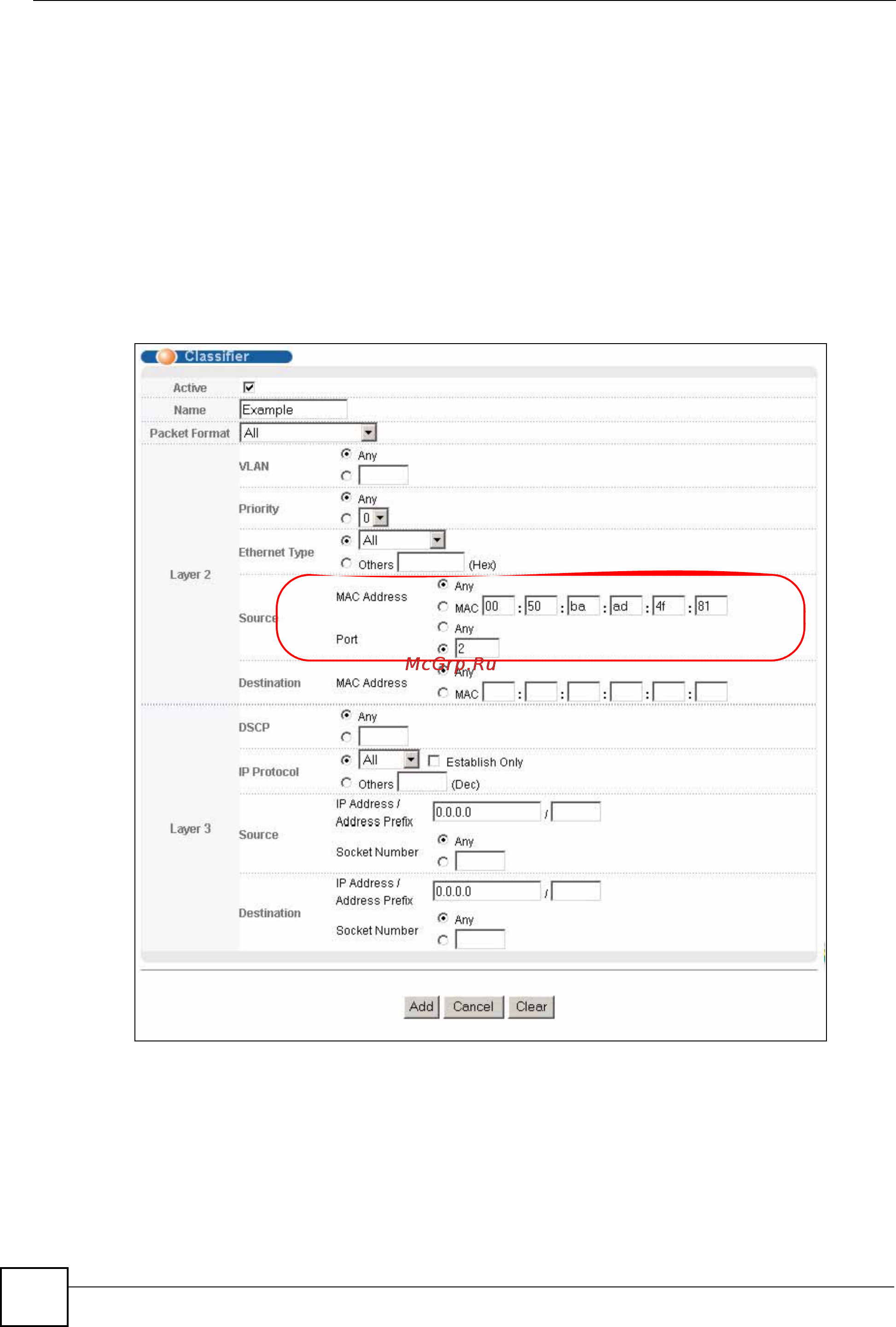

Рисунок 75 Классификация: пример
