Руководство пользователя GS-3012/GS-3012F
287
ГЛАВА 30
Диагностика
В данной главе описан экран диагностики Diagnostic.
30.1 Экран Diagnostic
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management > Diagnostic. На этом экране можно проверять системные журналы,
пинговать IP-адреса и тестировать порты.

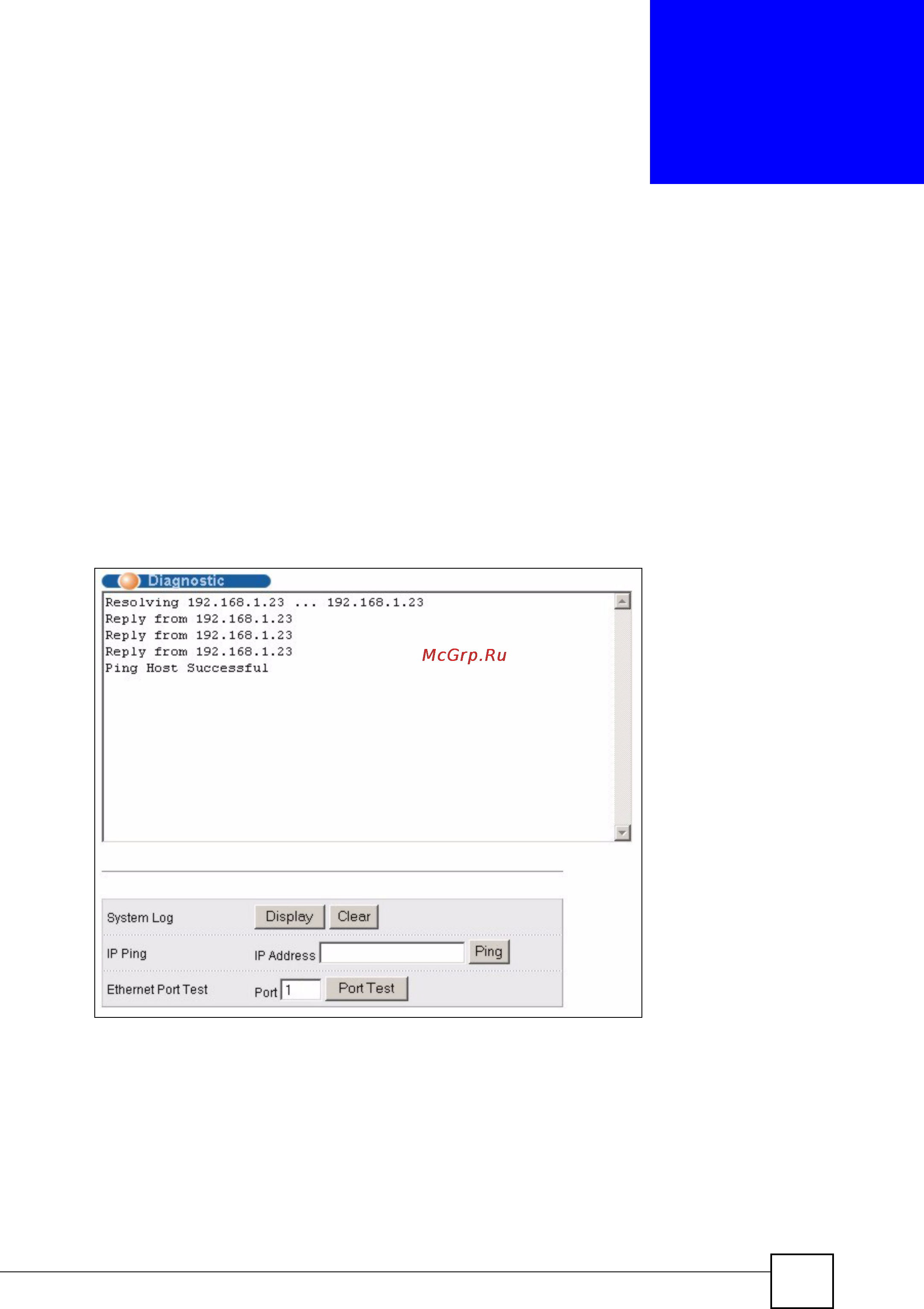

Рисунок 150 Экран Management > Diagnostic
