Глава 25 Маркеры TRTCM
Руководство пользователя GS-3012/GS-3012F
240
25.2.2 TRTCM – режим с учетом цвета
В режиме с учетом цвета при оценке пакетов учитывается ранее назначенный приоритет
отбрасывания. TRTCM может увеличить приоритет отбрасывания пакетов, однако не
может его уменьшить. Пакеты, ранее помеченные красным или желтым, могут быть
промаркированы цветом с тем же самым или более высоким приоритетом
отбрасывания.
Пакеты, промаркированные красным (с высоким приоритетом отбрасывавания),
остаются красными
без оценки относительно параметров PIR и CIR. Пакеты,
промаркированные желтым, могут быть промаркированы красным или остаться
желтыми, в связи с чем они оцениваются только относительно PIR. Только пакеты,
промаркированные зеленым, оцениваются относительно PIR и затем, если их скорость
меньше PIR, оцениваются относительно CIR.

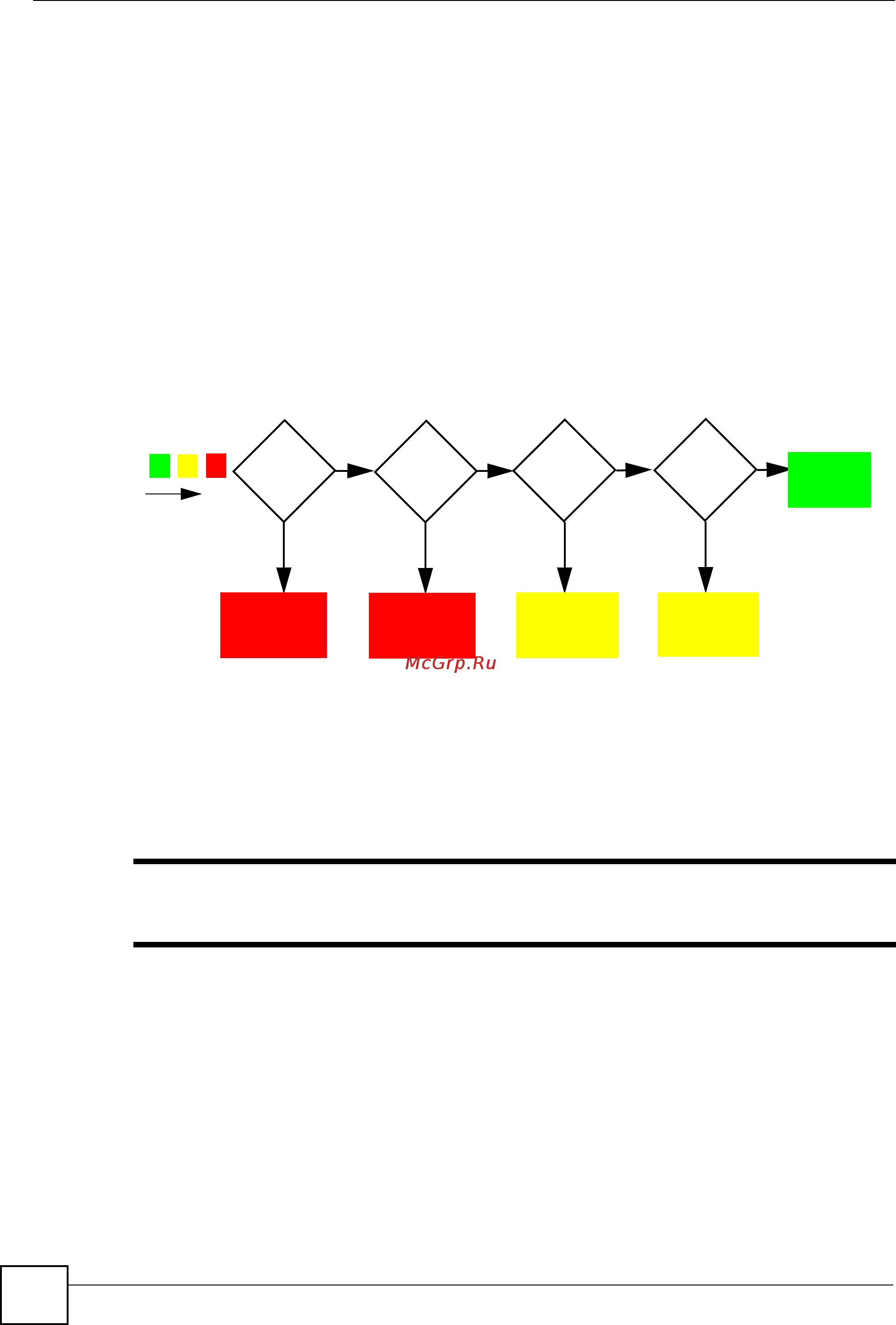

Рисунок 119 TRTCM – режим с учетом цвета
25.2.3 Настройка маркировки TRTCM
Настройка маркировки TRTCM осуществляется на следующем экране. Чтобы
отобразить следующий экран, нажмите Advanced Application > TRTCM.
" Включить одновременно TRTCM и управление пропускной способностью
невозможно.
Больше
PIR?
Высокие
пакетов
Больше
CIR?
Средние
НЕТ
ДА
НЕТ
ДА
Низкие
Высокие
пакетов
НЕТ
ДА
Красный?
Желтый?
Средние
пакетов
НЕТ
ДА
потери
пакетов
потери
потери
потери
потери
пакетов
