Глава 32 Управление кластерами
Руководство пользователя GS-3012/GS-3012F
297
32.3 Настройка управления кластерами
Данный экран используется для настройки управления кластерами. Чтобы открыть
приведенный ниже экран, нажмите Management > Cluster Management >
Configuration.

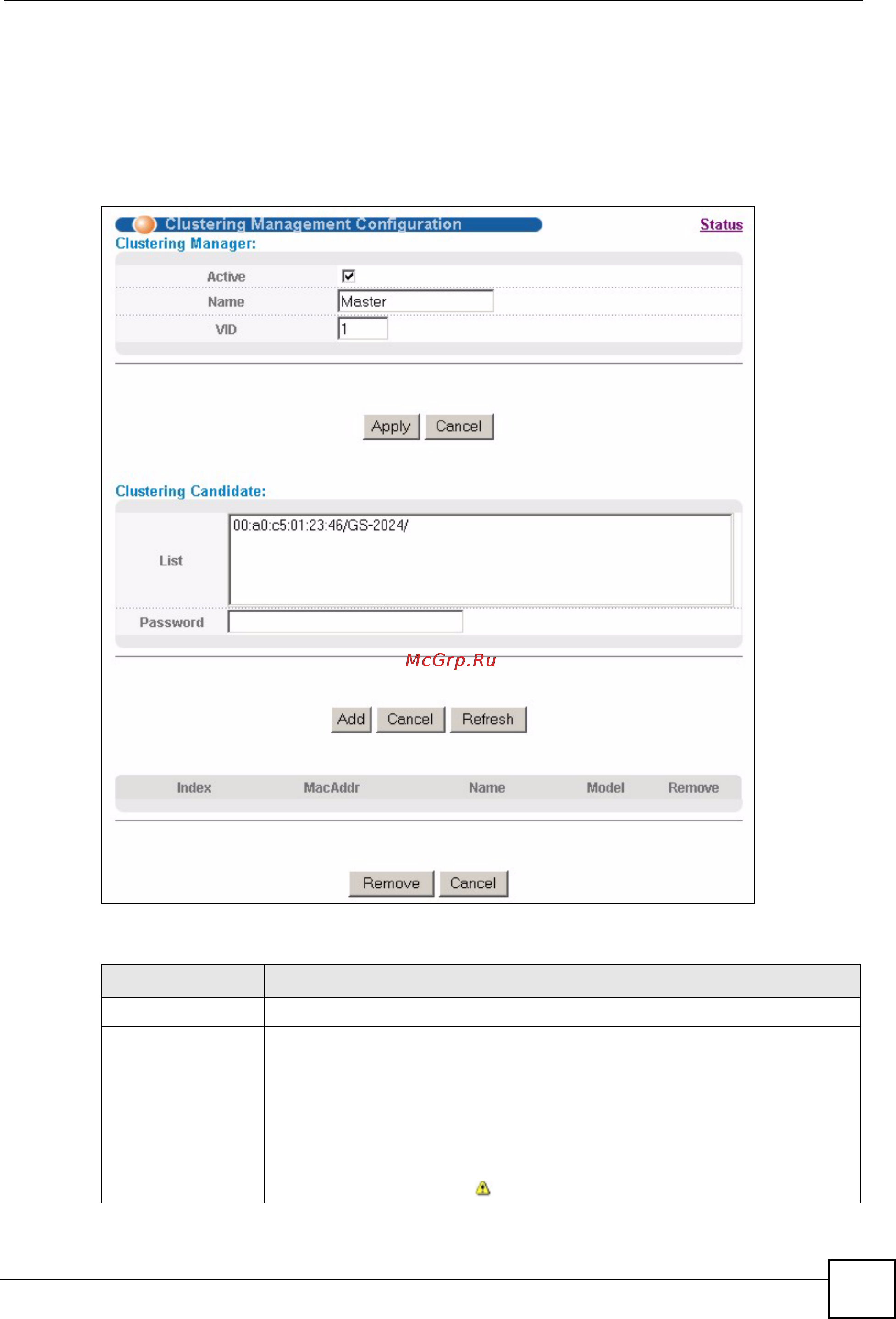

Рисунок 157 Экран Management > Cluster Management > Configuration
Поля экрана описаны в следующей таблице.
Таблица 105 Экран Management > Cluster Management > Configuration
ПОЛЕ ОПИСАНИЕ
Clustering Manager
Active Установите переключатель Active, чтобы этот коммутатор стал
менеджером кластера. У кластера может быть только один менеджер.
Остальные (подключенные напрямую) коммутаторы, назначенные
менеджерами кластера, не будут отображаться в списке Clustering
Candidates. Если коммутатор ранее был членом кластера, а затем был
назначен менеджером кластера, то его состояние Status на экране Cluster
Management Status
может отображаться как Error («Ошибка»), а в
соответствующей строке в итоговом списке членов кластера появится
значок предупреждения ().
