Глава 29 Контроль доступа
Руководство пользователя GS-3012/GS-3012F
283

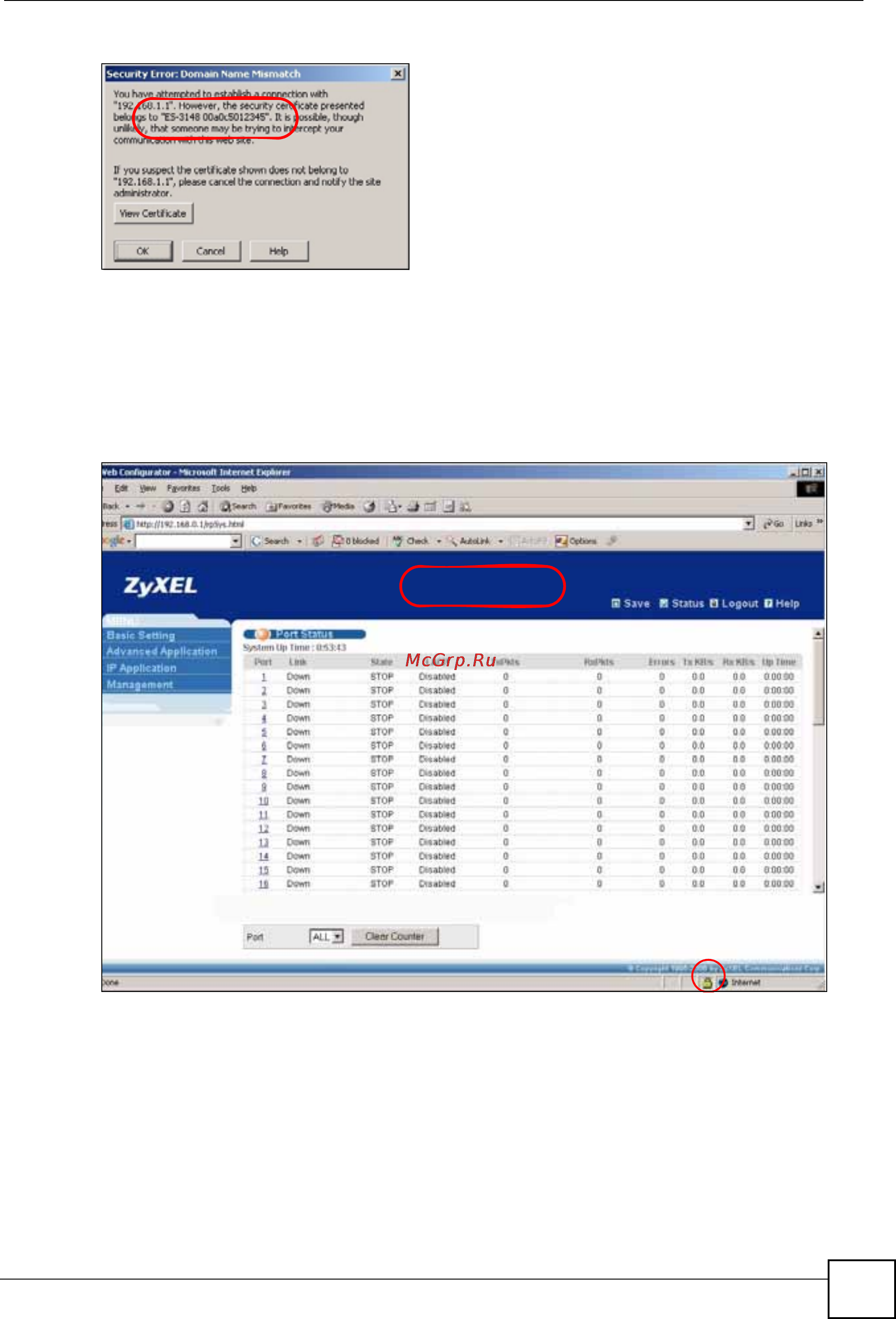

Рисунок 146 Сертификат безопасности 2 (Netscape)
29.8.3 Основной экран
После того, как был принят сертификат и введены имя пользователя и пароль, появится
основной экран коммутатора. В нижней части экрана браузера появится значок замка,
что свидетельствует об установлении защищенного соединения.
Рисунок 147 Пример: значок замка для защищенного соединения
29.9 Контроль доступа к портам служб
Контроль доступа к службам позволяет определить, каким службам разрешен доступ к
коммутатору. Также имеется возможность изменить номер порта службы по умолчанию
и настроить «доверенные компьютеры» для каждой службы на экране Remote
Management (будет рассмотрен ниже). Чтобы открыть приведенный ниже экран,
нажмите Management > Access Control > Service Access Control.
