Глава 4 Web-конфигуратор
Руководство пользователя GS-3012/GS-3012F
54

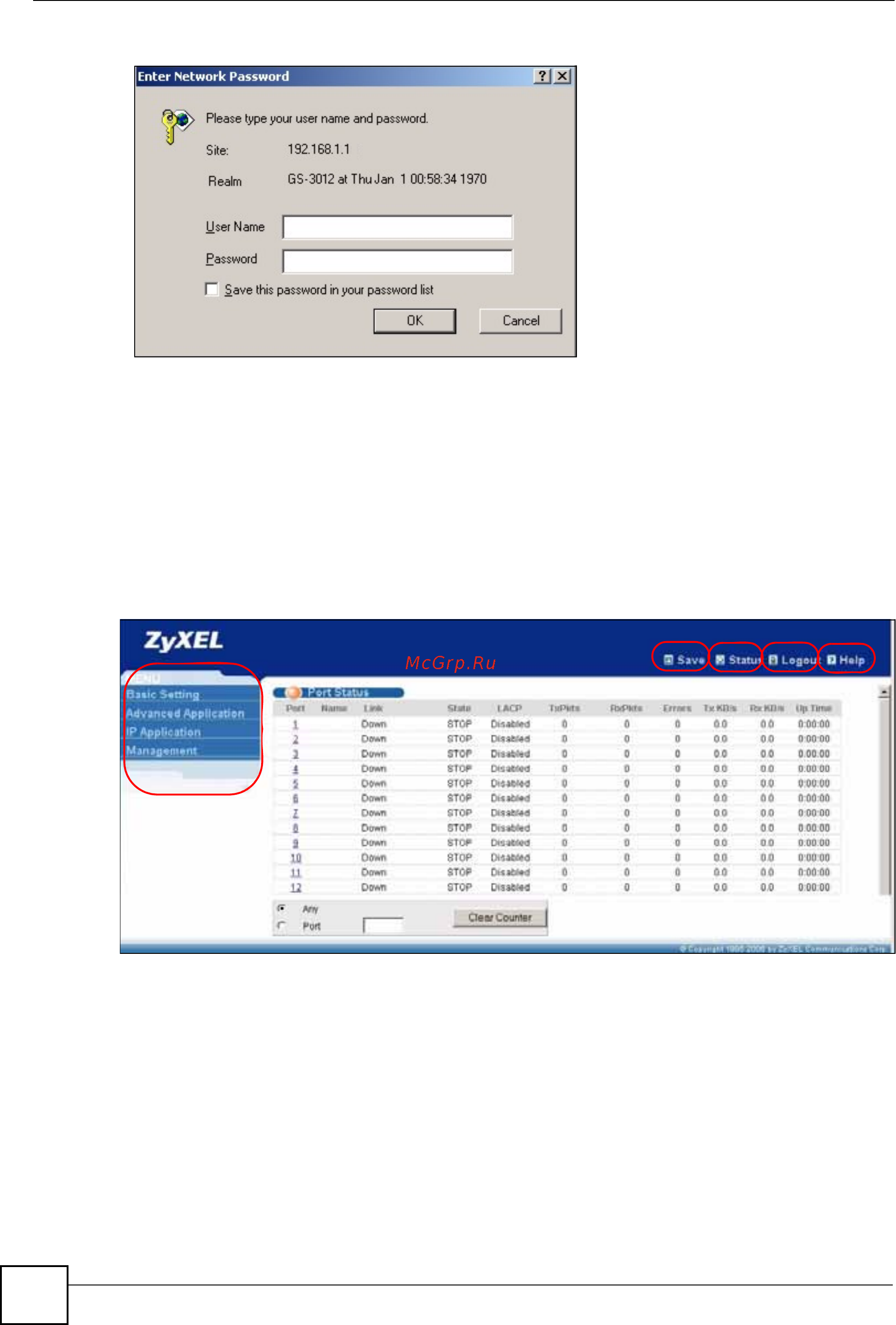

Рисунок 19 Web-конфигуратор: вход в систему
4 Нажмите OK, чтобы попасть на начальный экран Web-конфигуратора.
4.3 Окно состояния (Status)
После получения доступа к Web-конфигуратору первым отображается экран Status.
На приведенном ниже рисунке показаны элементы навигации по экрану Web-
конфигуратора.
Рисунок 20 Начальная страница Web-конфигуратора (Status)
A – Нажатие на пункты меню раскрывает ссылки на пункты подменю; выбор одного из
пунктов подменю открывает соответствующий экран в основном окне.
B, C, D, E – С помощью этих быстрых ссылок можно выполнять определенные
действия независимо от текущего экрана.
B – Нажатие на данную ссылку вызывает сохранение конфигурации в
энергонезависимой памяти коммутатора. После
сохранения в энергонезависимой
памяти конфигурация коммутатора остается неизменной даже в случае выключения
питания коммутатора.
C – Нажатие на данную ссылку вызывает переход на страницу состояния коммутатора.
D – Нажатие на данную ссылку вызывает выход из Web-конфигуратора.
A
B
C
DE
