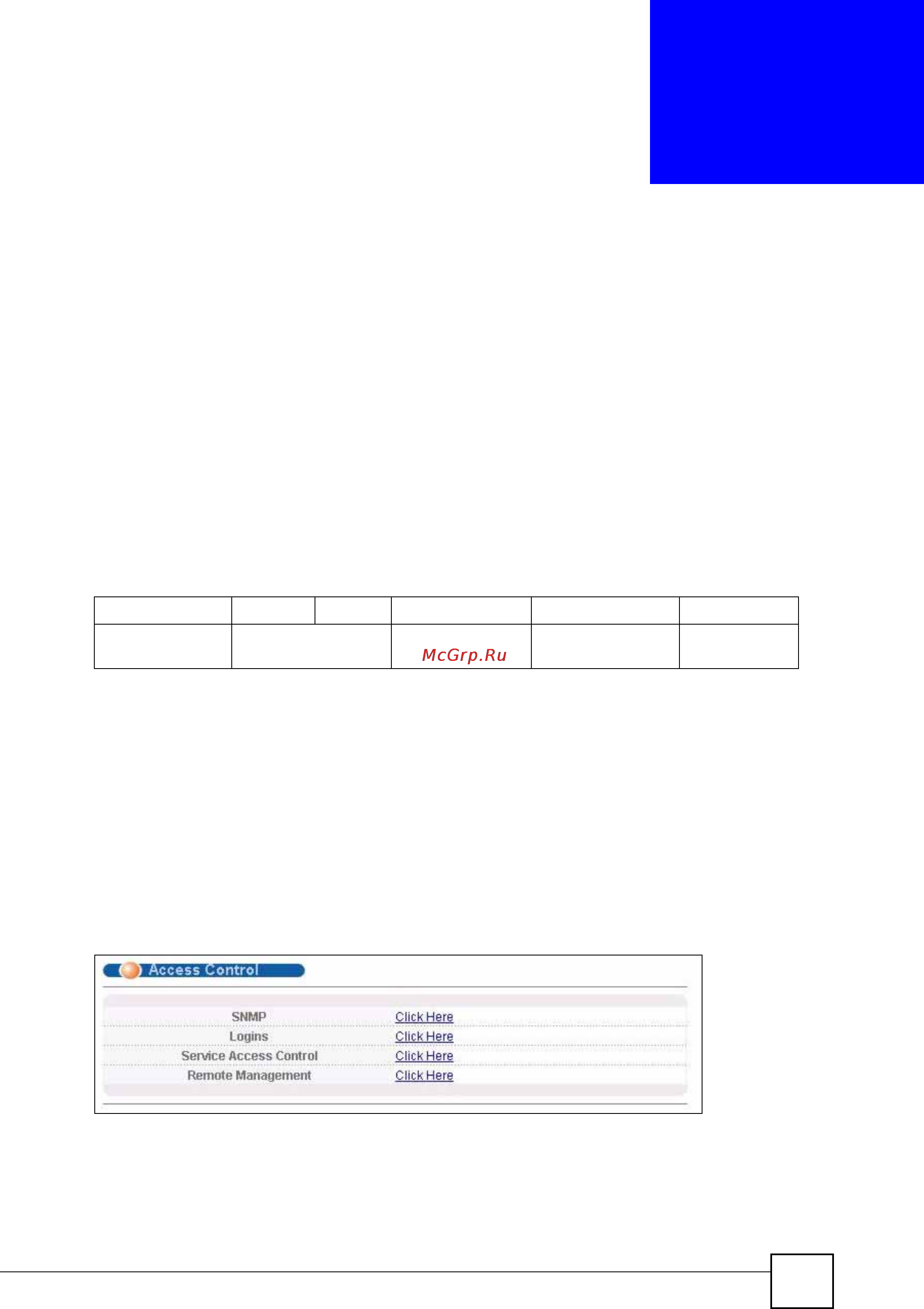

![Zyxel GS-3012 EE [267/356] Контроль доступа](/views2/1010853/page267/bg10b.png)
Руководство пользователя GS-3012/GS-3012F
267
ГЛАВА 29
Контроль доступа
В данной главе описан контроль доступа к коммутатору.
29.1 Обзор контроля доступа
Для доступа с консольного порта или через FTP допускается по одной сессии, для
доступа через Telnet и SSH допускается в общей сложности девять сессий, для
управления через Web поддерживается до пяти сессий (с пятью различными именами
пользователей и паролями), количество сеансов контроля доступа через SNMP не
ограничено.
Сессии контроля доступа с консольного порта и через Telnet не
могут быть
осуществлены одновременно, если функция доступа нескольким пользователям (multi-
login) отключена. Дополнительную информацию о запрещении доступа нескольким
пользователям можно найти в Справочнике по интерфейсу командной строки.
29.2 Главный экран контроля доступа
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management > Access Control.
Рисунок 136 Экран Management > Access Control
Таблица 86 Обзор контроля доступа
Консольный порт SSH Telnet FTP Web SNMP
Одна сессия В общей сложности
до девяти сессий
Одна сессия До пяти учетных
записей
Без
ограничений
