Руководство пользователя GS-3012/GS-3012F
139
ГЛАВА 14
Зеркальное копирование
В данной главе описаны экраны настройки зеркального копирования портов.
14.1 Настройка зеркального копирования портов
Зеркальное копирование портов позволяет копировать трафик на контрольный порт (тот,
на который копируется трафик), чтобы можно было анализировать трафик на
контролируемом порту, не вмешиваясь в поток.
Чтобы отобразить экран настроек зеркального копирования Mirroring, выберите в
навигационной панели Advanced Application > Mirroring. Этот экран позволяет
выбрать контрольный порт и определить поток трафика, который будет
копироваться на
контрольный порт.

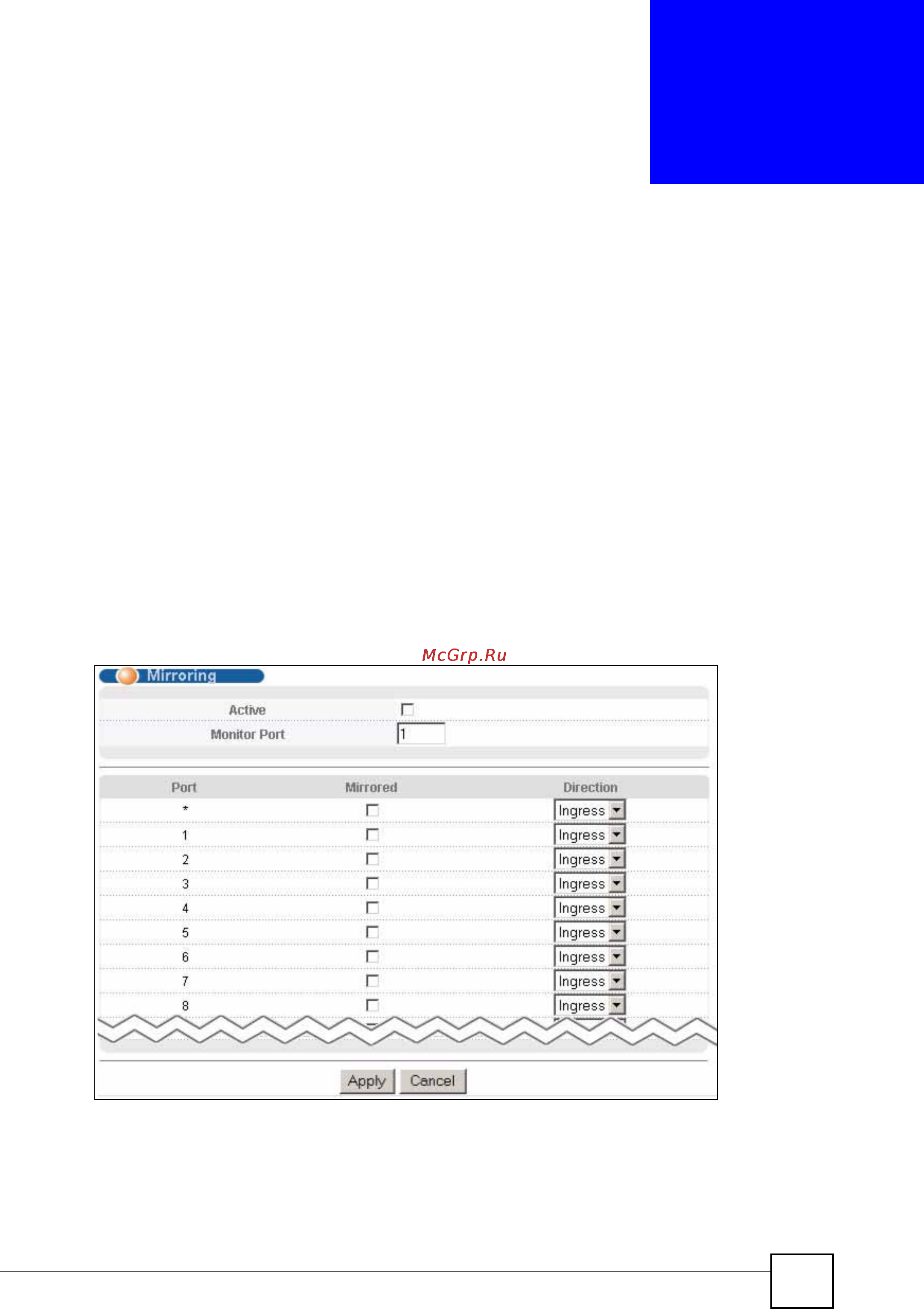

Рисунок 61 Экран Advanced Application > Mirroring
