Глава 11 Протокол покрывающего дерева
Руководство пользователя GS-3012/GS-3012F
119

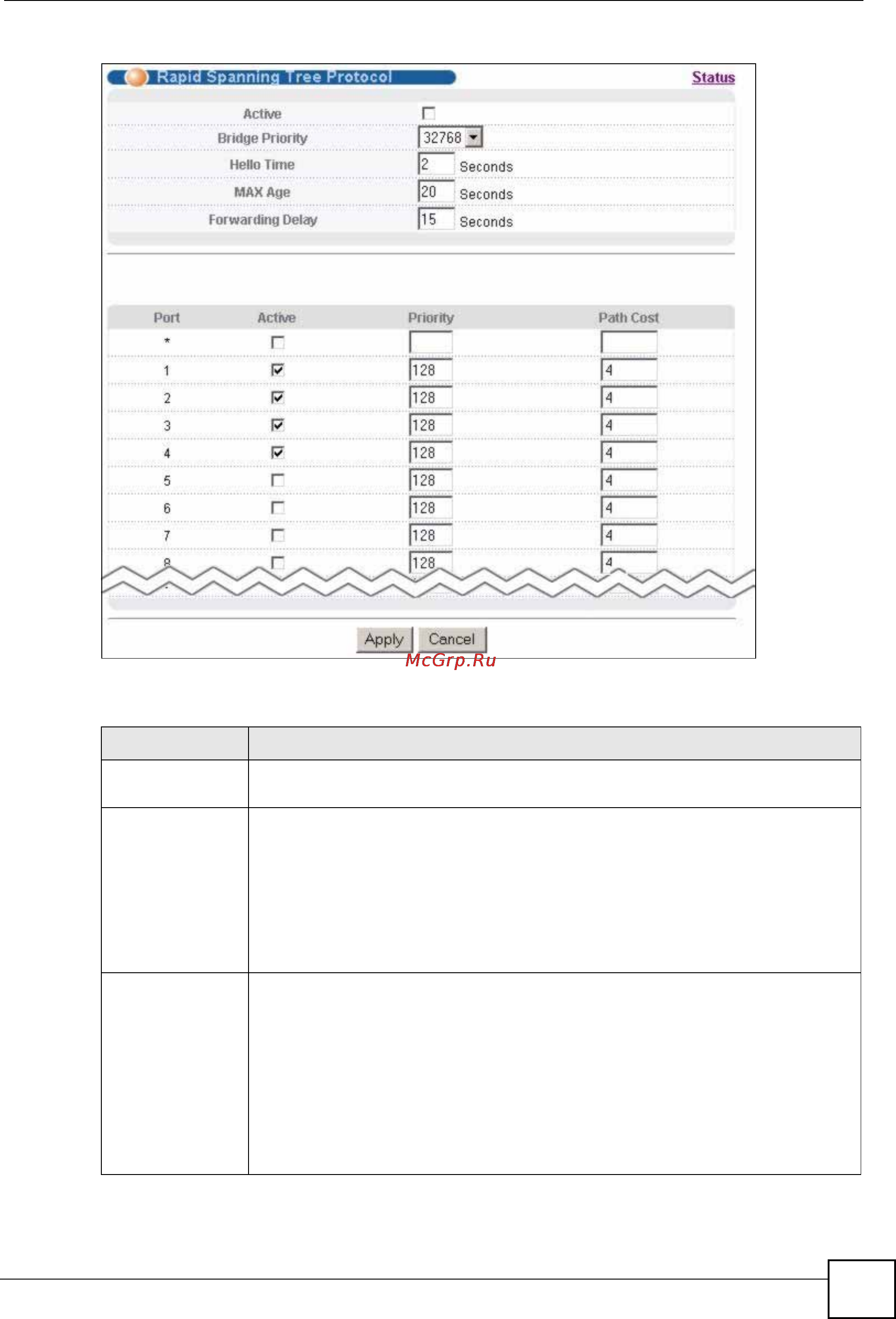

Рисунок 53 Экран Advanced Application > Spanning Tree Protocol > RSTP
Поля экрана описаны в следующей таблице.
Таблица 25 Экран Advanced Application > Spanning Tree Protocol > RSTP
ПОЛЕ ОПИСАНИЕ
Status Нажмите Status, чтобы отобразить экран состояния RSTP Status (см. рис.54
на стр. 121).
Active Установите этот переключатель, чтобы включить протокол RSTP. Снимите
выделение с переключателя, чтобы отключить RSTP.
Примечание: Чтобы включить протокол RSTP на коммутаторе,
необходимо также активировать режим Rapid Spanning
Tree на экране Advanced Application > Spanning Tree
Protocol > Configuration.
Bridge Priority Приоритет моста используется для определения корневого коммутатора,
корневого порта и назначенного порта. Коммутатор с наивысшим
приоритетом (наименьшее числовое значение) становится корневым
коммутатором протокола STP. Если у всех коммутаторов одинаковый
приоритет, то корневым становится коммутатором с наименьшим MAC-
адресом. Выберите значение в ниспадающем списке.
Чем меньшее числовое значение будет выбрано, тем выше будет
приоритет
у этого моста.
Параметр Bridge Priority определяет корневой мост, который, в свою очередь,
определяет параметры Hello Time, Max Age и Forwarding Delay.
