Глава 23 Защита от подмены IP-адресов
Руководство пользователя GS-3012/GS-3012F
225
23.6.2 Состояние журнала инспекции ARP-пакетов
На данном экране можно просмотреть сообщения контрольного журнала,
сгенерированные пакетами ARP, которые еще не были отправлены на сервер
syslog.Чтобы отобразить показанный ниже экран, выберите Advanced Application > IP
Source Guard > ARP Inspection > Log Status.

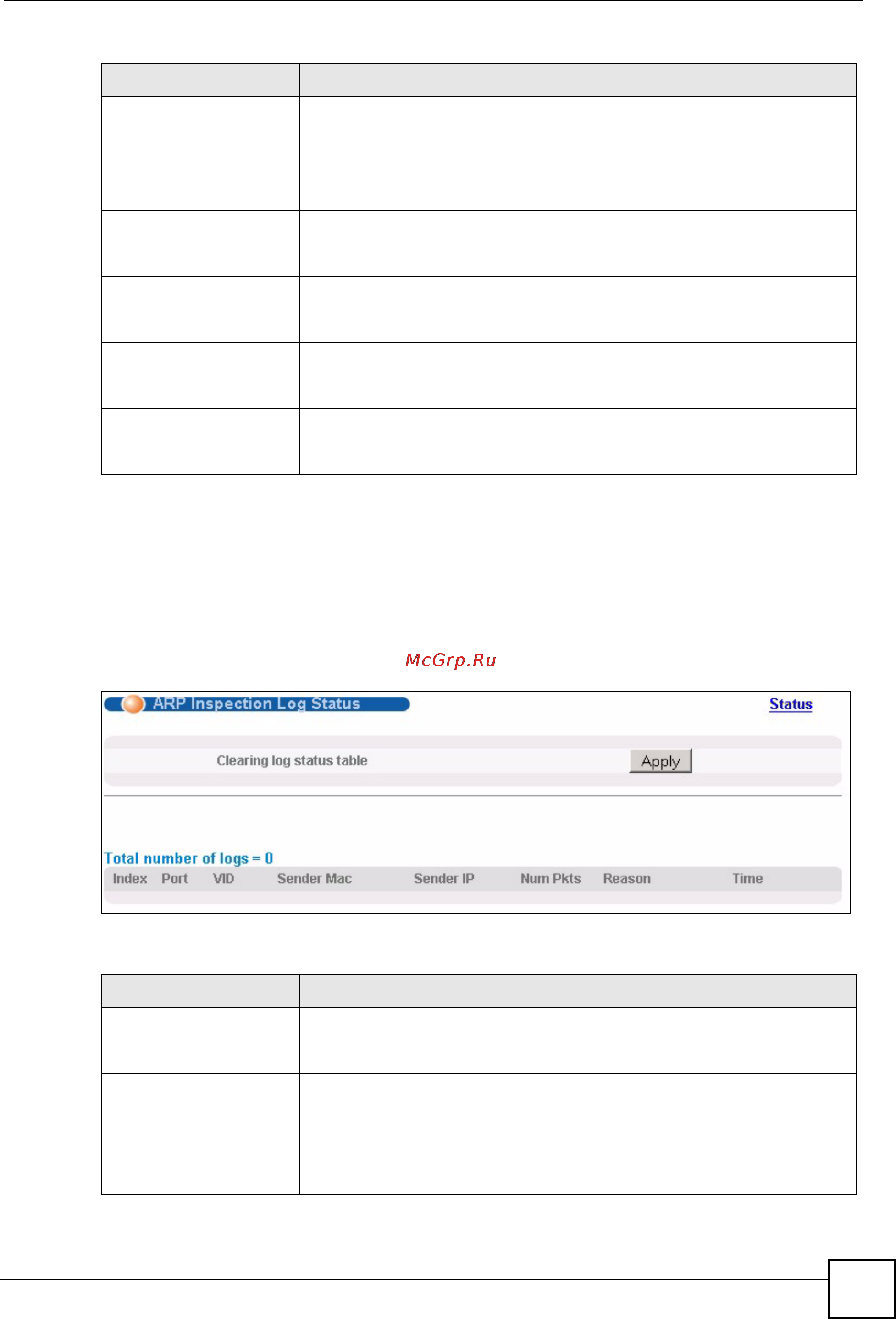

Рисунок 107 Экран ARP Inspection Log Status
Поля экрана описаны в следующей таблице.
VID В данном поле отображаются идентификаторы VLAN ID каждой из
сетей VLAN из выбранного выше диапазона.
Received В этом поле отображается общее количество ARP-пакетов,
полученных из данной VLAN с момента последнего перезапуска
коммутатора.
Request В этом поле отображается общее количество ARP-пакетов типа
Request, полученных из данной VLAN с момента последнего
перезапуска коммутатора.
Reply В этом поле отображается общее
количество ARP-пакетов типа Reply,
полученных из данной VLAN с момента последнего перезапуска
коммутатора.
Forwarded В этом поле отображается общее количество ARP-пакетов,
направленных коммутатором в данную VLAN с момента последнего
перезапуска коммутатора.
Dropped В этом поле отображается общее количество ARP-пакетов для данной
VLAN, отброшенных коммутатором с момента последнего
перезапуска коммутатора.
Таблица 72 Экран ARP Inspection VLAN Status
ПОЛЕ ОПИСАНИЕ
Таблица 73 Экран ARP Inspection Log Status
ПОЛЕ ОПИСАНИЕ
Clearing log status table Нажатие на Apply позволяет удалить все сообщения контрольного
журнала, сгенерированные пакетами ARP, которые еще не были
отправлены на сервер syslog.
Total number of logs В данном поле отображается количество сообщений контрольного
журнала, сгенерированных пакетами ARP, которые еще не были
отправлены на сервер syslog. В случае отбрасывания одного или
нескольких сообщений контрольного журнала из-за недоступности
буфера соответствующие
записи помечаются как overflow, с
указанием текущего количества отброшенных сообщений.
