Глава 32 Управление кластерами
Руководство пользователя GS-3012/GS-3012F
294

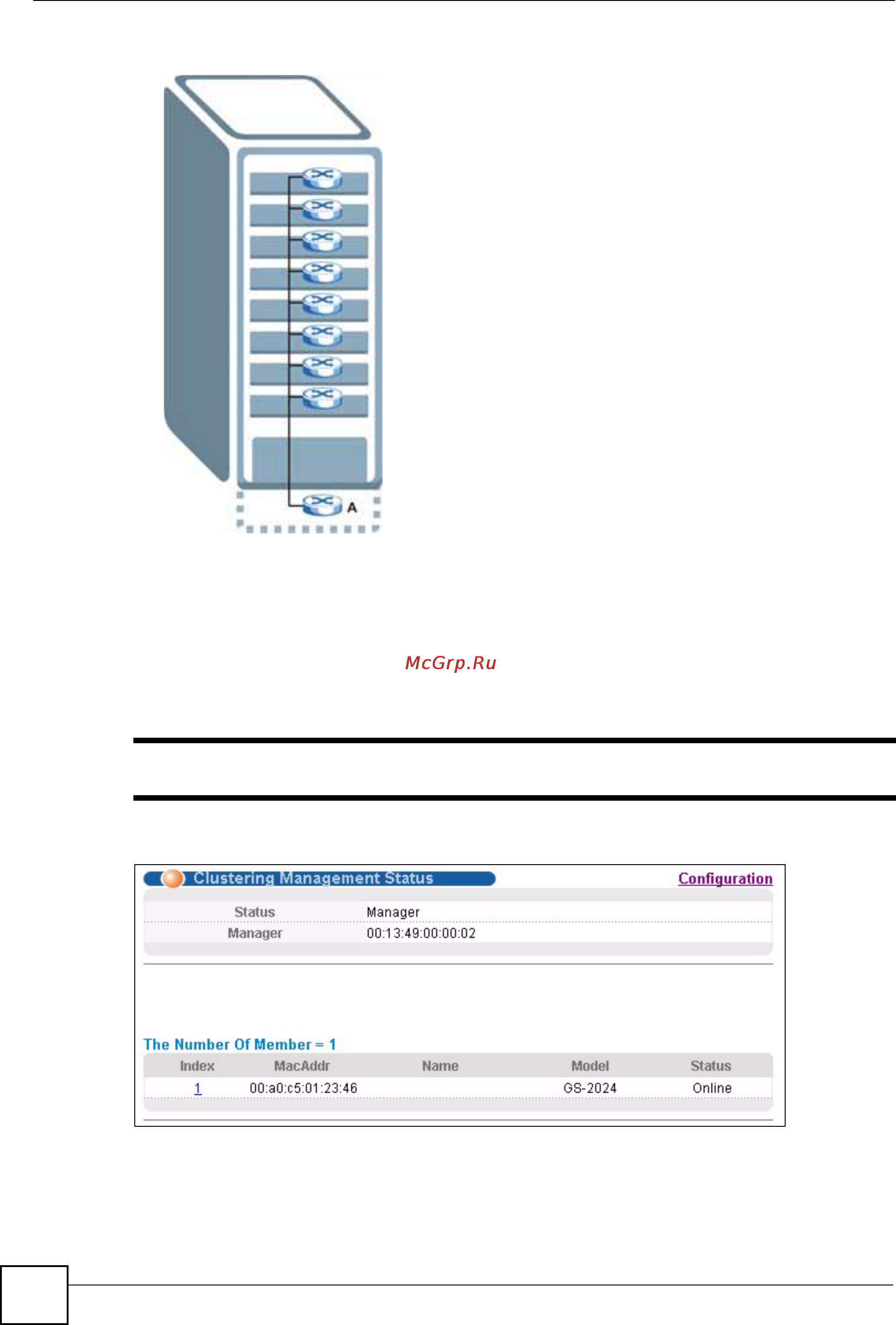

Рисунок 153 Пример реализации кластера
32.2 Состояние управления кластером
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management > Cluster Management.
" У кластера может быть только один менеджер.
Рисунок 154 Экран Management > Cluster Management: Status
