Глава 25 Маркеры TRTCM
Руководство пользователя GS-3012/GS-3012F
241

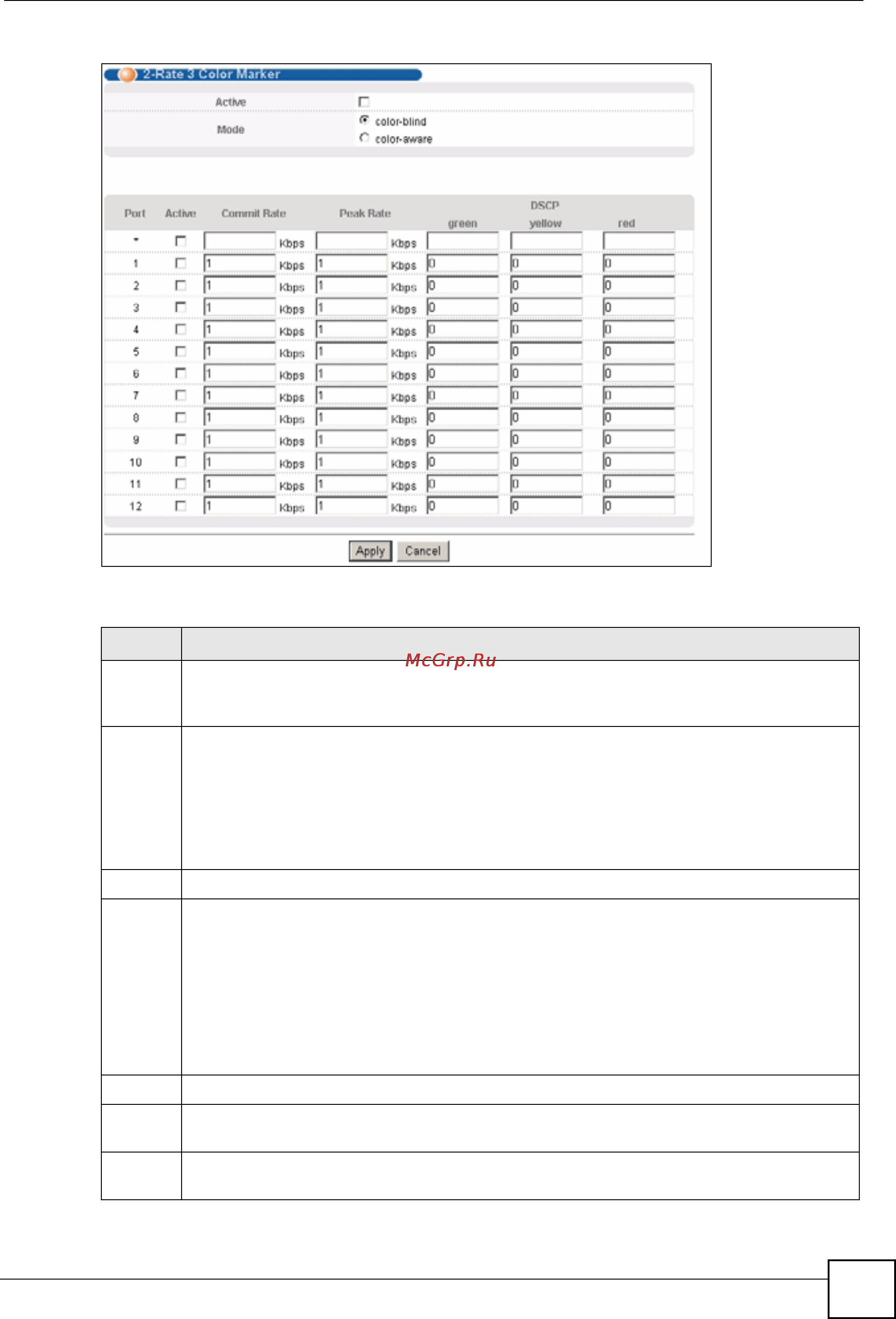

Рисунок 120 Экран Advanced Application > TRTCM
Поля экрана описаны в следующей таблице.
Таблица 78 Экран Advanced Application > TRTCM
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить на коммутаторе маркировку TRTCM
(Two Rate Three Color Marker). Данный коммутатор оценивает и маркирует пакеты с
использованием настроек TRTCM.
Mode Выберите color-blind, чтобы коммутатор обрабатывал все поступающие пакеты как
не имеющие цветовой маркировки. При этом все поступающие пакеты оцениваются
на основе параметров CIR и PIR.
Выберите color-aware, чтобы пакеты маркировались с учетом предыдущей
маркировки
. При этом все поступающие оцениваются на основе существующей
цветовой маркировки. Поступающие пакеты без цветовой маркировкой проходят
через коммутатор.
Port В этом поле отображается порядковый номер порта коммутатора.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех портов
должны быть одинаковыми.
С помощью этой строки можно сначала назначить общие
для всех портов настройки, а затем внести необходимые изменения на уровне
отдельного порта.
Примечание: Изменения в данной строке сразу же копируются на все
порты.
Active Установите этот переключатель, чтобы активировать TRTCM на порту.
Commit
Rate
Укажите гарантированную скорость передачи информации (CIR) для данного порта.
Peak
Rate
Укажите пиковую скорость передачи информации (PIR) для данного порта.
