Руководство пользователя GS-3012/GS-3012F
307
ГЛАВА 35
Настройка клонирования
В данной главе описывается возможность копирования настроек одного порта на другие
порты.
35.1 Настройка клонирования
С помощью клонирования можно скопировать основные и расширенные настройки
порта-источника на один или несколько портов назначения. Чтобы отобразить
показанный ниже экран, нажмите Management > Configure Clone.

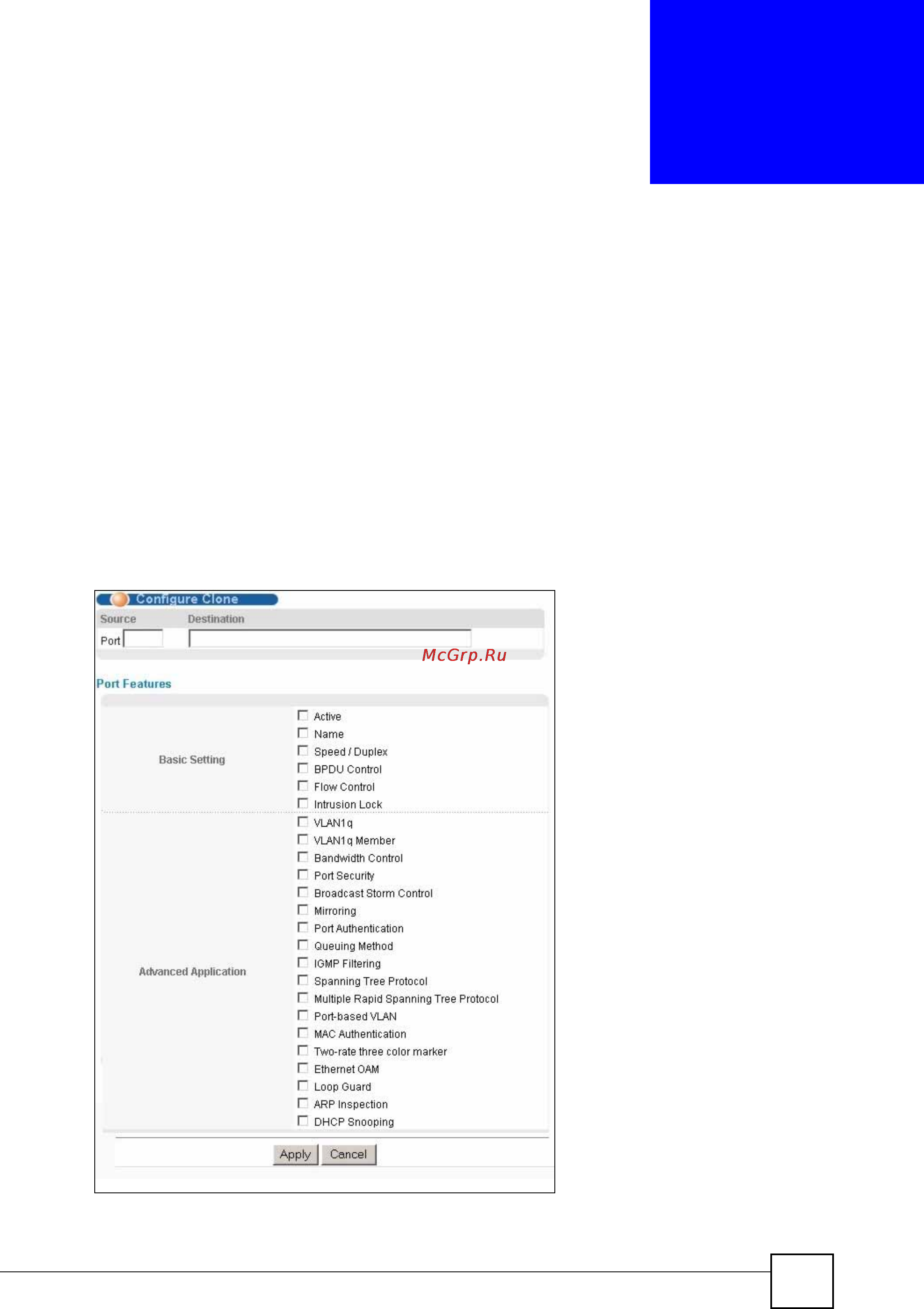

Рисунок 161 Экран Management > Configure Clone
