Глава 23 Защита от подмены IP-адресов
Руководство пользователя GS-3012/GS-3012F
227

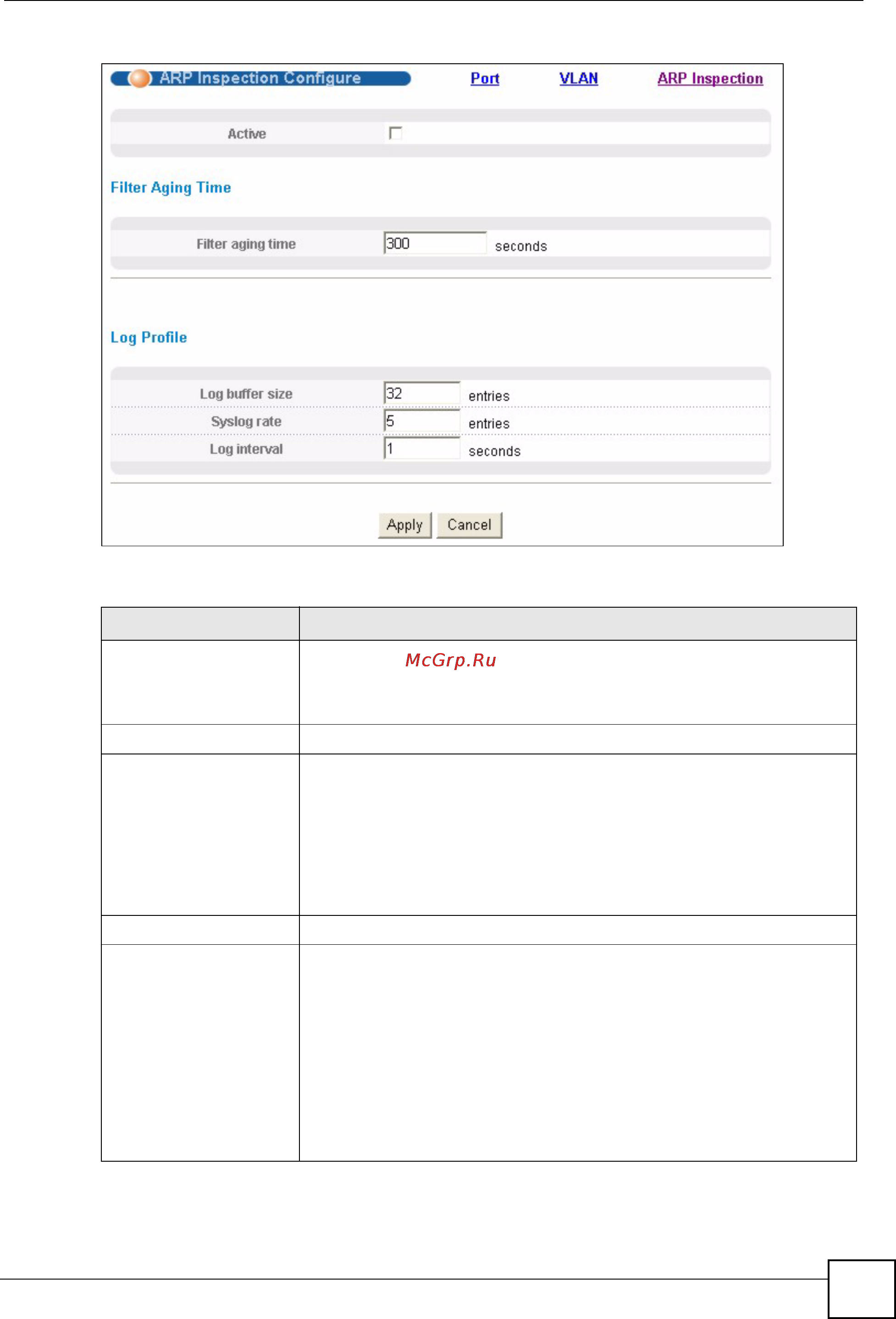

Рисунок 108 Экран ARP Inspection Configure
Поля экрана описаны в следующей таблице.
Таблица 74 Экран ARP Inspection Configure
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить на коммутаторе
функцию инспекции ARP-пакетов. После этого необходимо включить
функцию инспекции ARP-пакетов в конкретной сети VLAN и указать
доверенные порты.
Filter Aging Time
Filter aging time Данная настройка не влияет на существующие фильтры MAC-
адресов.
Введите период времени (1-2147483647 секунд), в течение которого
фильтр MAC-адресов будет действовать на коммутаторе с момента
обнаружения коммутатором
несанкционированного пакета ARP. По
истечение этого времени фильтр MAC-адресов автоматически
удаляется коммутатором. Чтобы фильтр MAC-адреса действовал
постоянно, необходимо ввести в это поле значение 0.
Log Profile
Log buffer size Введите максимальное количество сообщений контрольного журнала
(1-1024), которые могут быть сгенерированы пакетами ARP до
отправки на сервер syslog. Данное значение должно соответствовать
указанным значениям параметров Syslog rate и Log interval.
Если количество
сообщений контрольного журнала на коммутаторе
превысит это значение, коммутатор остановит запись сообщений
контрольного журнала и будет только подсчитывать количество
записей, которые были отброшены из-за нехватки места в буфере.
Для очистки контрольного журнала и сброса данного счетчика
нажмите на Clearing log status table на экране ARP Inspection Log
Status.См. разд. 23.6.2 на стр.225.
