Глава 3 Обзор аппаратного обеспечения

Руководство пользователя GS-3012/GS-3012F

3.1.3 Слоты mini-GBIC

Эти слоты предназначены для трансиверов mini-GBIC (конвертеров гигабитного

интерфейса). Трансивер – это устройство, совмещающее в себе функции передатчика и

приемника. Трансиверы не входят в комплект поставки коммутатора. Разрешается

использовать только трансиверы, отвечающие требованиям SFP Tranciever MultiSource

Agreement (MSA). Более подробную информацию можно найти в спецификации INF-

8074i Rev 1.0 комитета SFF.

Трансиверы можно менять во время работы коммутатора. Для подключения к Ethernet-

коммутаторам

с различными типами оптоволоконных разъемов можно пользоваться

различными типами трансиверов.

1 Во избежание возможной травмы глаз НЕ смотрите в разъемы

работающего оптоволоконного модуля.

• Тип: Интерфейс подключения SFP

• Скорость подключения: 1 гигабит в секунду (1 Гбит/с)

3.1.3.1 Установка трансивера

Для установки трансивера mini-GBIC (SFP-модуля) выполните следующие действия.

1 Вставьте трансивер в слот открытой секцией печатной платы вниз.

2 Надавите на трансивер, пока он не защелкнется на месте.

3 Данный коммутатор автоматически обнаружит установленный трансивер.

Проверьте состояние светодиодных индикаторов,

чтобы убедиться, что он

работает.

4 Закройте защелку трансивера (их вид может различаться).

5 Подключите оптоволоконные кабели к трансиверу.

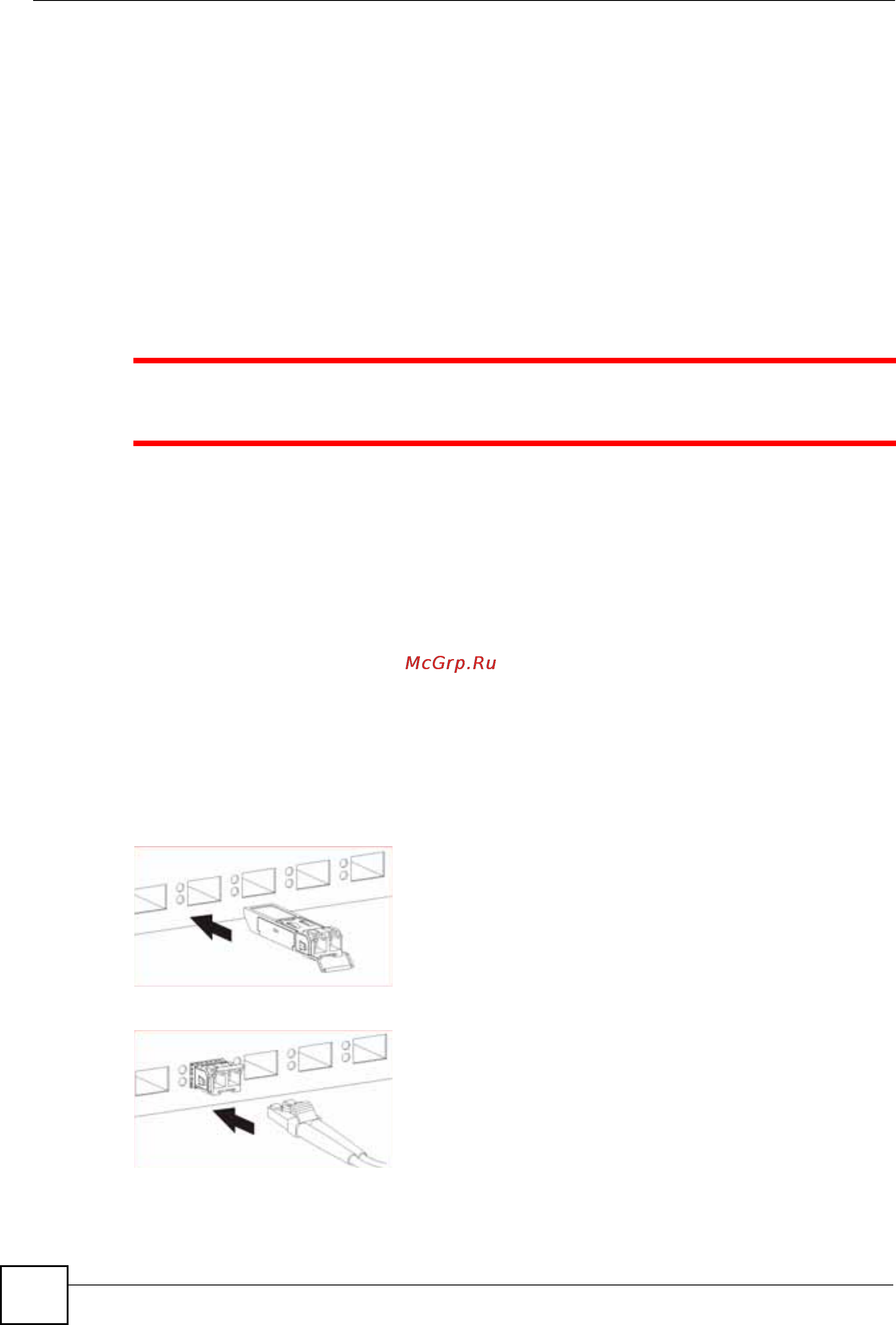

Рисунок 10 Пример установки трансивера

Рисунок 11 Подключение оптоволоконных кабелей
