Глава 29 Контроль доступа
Руководство пользователя GS-3012/GS-3012F
284

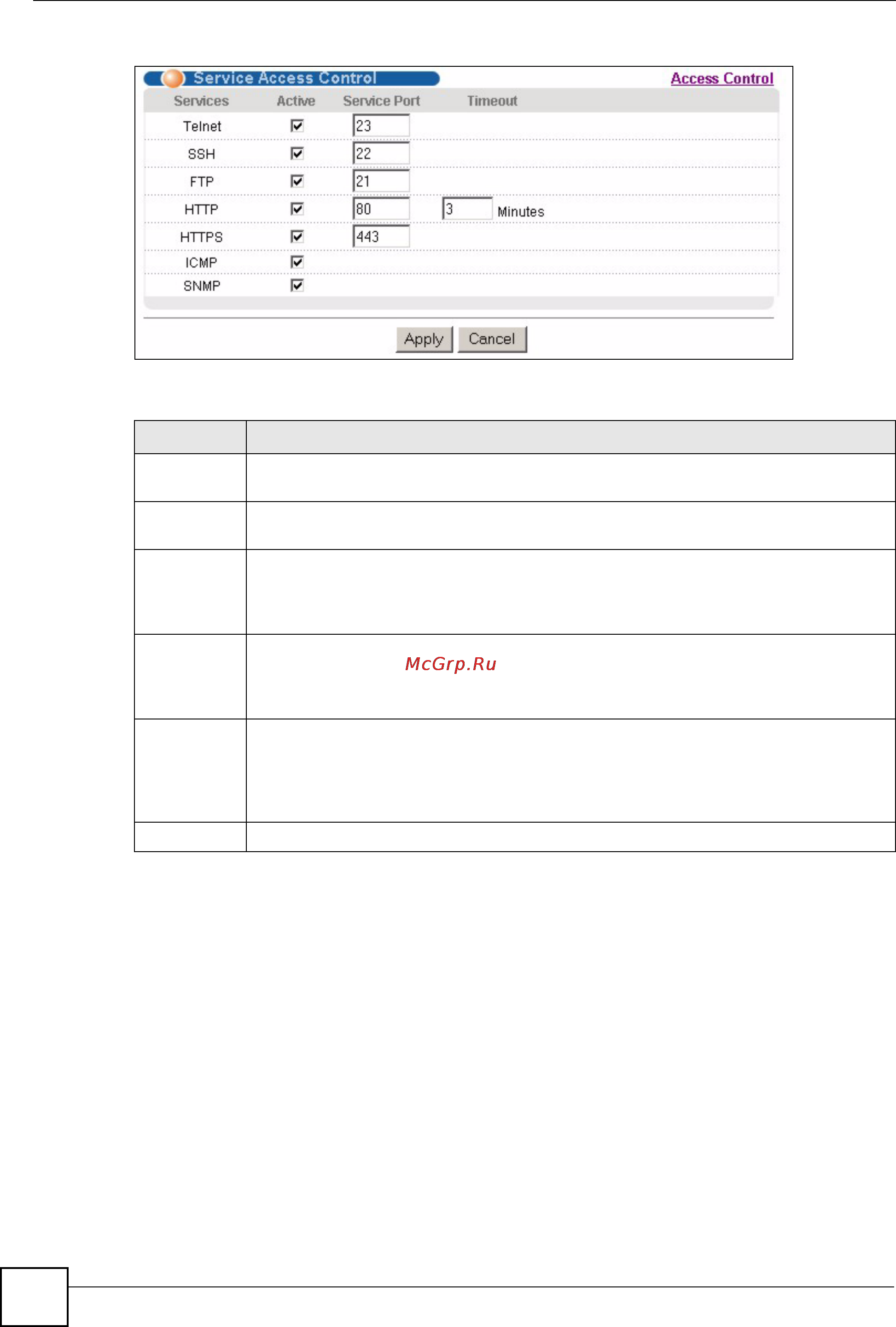

Рисунок 148 Экран Management > Access Control > Service Access Control
Поля экрана описаны в следующей таблице.
29.10 Удаленное управление
Чтобы открыть приведенный ниже экран, нажмите Management > Access Control >
Remote Management.
Имеется возможность определить группу из одного или нескольких «доверенных
компьютеров», с которых администратор может использовать службы управления
коммутатором. Для возврата к экрану Access Control нажмите Access Control.
Таблица 96 Экран Management > Access Control > Service Access Control
ПОЛЕ ОПИСАНИЕ
Services В этом столбце перечислены службы, с помощью которых можно получить доступ
к коммутатору.
Active Установите этот переключатель, чтобы разрешить соответствующей службе
получать доступ к коммутатору.
Service Port Номер порта службы по умолчанию для Telnet, SSH, FTP, HTTP или HTTPS;
можно изменить посредством ввода нового номера порта в поле Server Port. В
случае изменения номера порта по умолчанию не
забудьте сообщить новый
номер пользователям, которым может понадобиться эта служба.
Timeout Укажите время простоя сессии управления (через Web-конфигуратор), по
истечении которого сессия будет прекращена по тайм-ауту. После тайм-аута
необходимо будет заново ввести имя пользователя и пароль. Слишком большое
значение Timeout создает угрозу безопасности.
Apply Нажмите Apply, чтобы сохранить изменения в
оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на ссылке
Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
