Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя GS-3012/GS-3012F
102

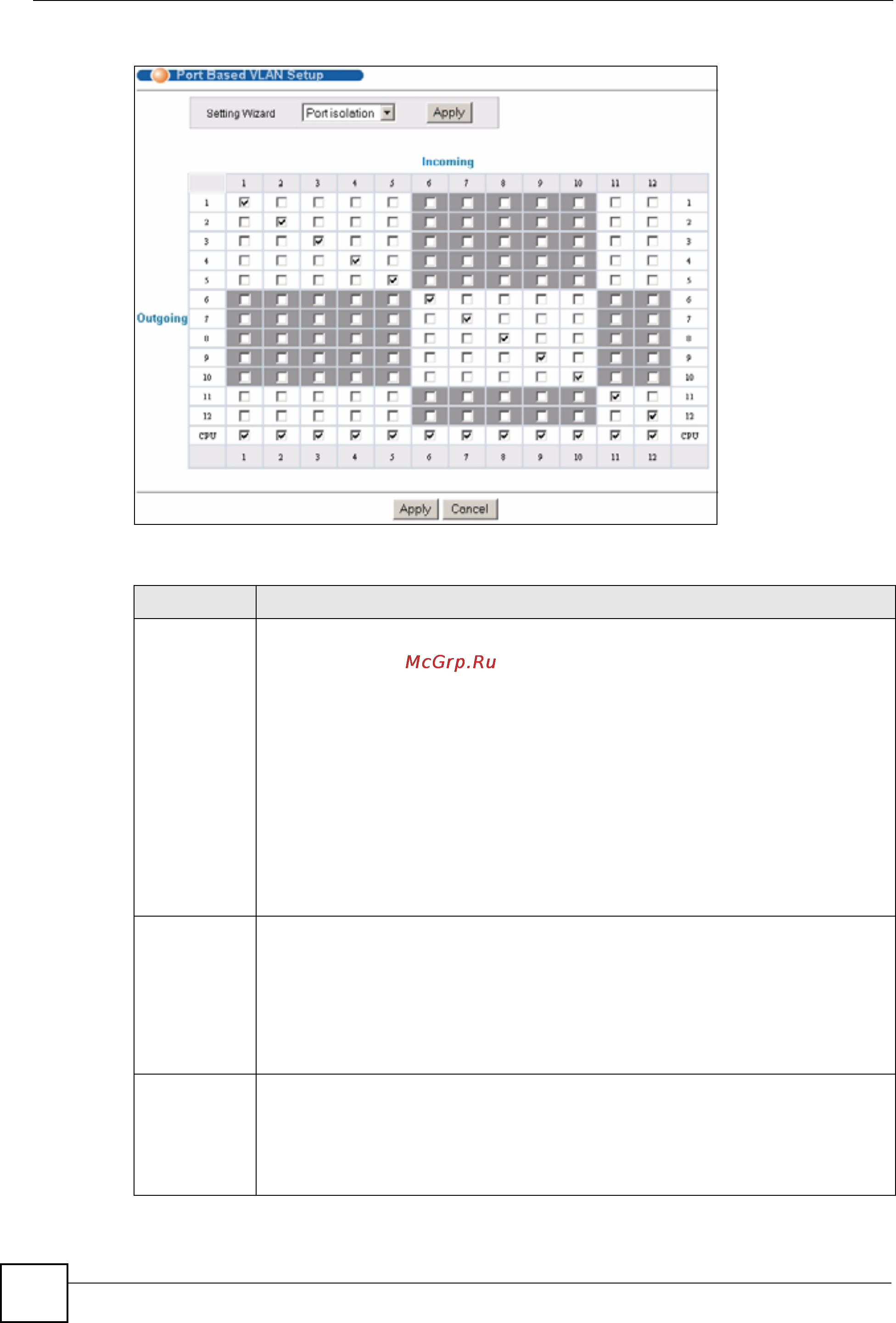

Рисунок 43 Экран Port Based VLAN Setup (Port Isolation)
Поля экрана описаны в следующей таблице.
Таблица 19 Экран Port Based VLAN Setup
ПОЛЕ ОПИСАНИЕ
Setting Wizard Выберите значение All connected или Port isolation.
Значение All connected означает, что все порты могут обмениваться данным
друг с другом, то есть виртуальных локальных сетей нет. Выбраны все входящие
и исходящие порты. Этот вариант наиболее гибок, но в то же время наименее
безопасен.
Значение Port isolation означает, что каждый порт может обмениваться
данными только с
управляющим портом CPU, и не может с остальными портами.
При этом будут выбраны все входящие порты, а из исходящих – только порт
CPU. Этот вариант является самым ограничивающим, но в то же время и самым
безопасным.
Сделав выбор, нажмите кнопку Apply (она находится в правой верхней части
экрана), чтобы отобразить экраны в том
виде, как указано выше. Вы можете
вносить изменения в эти настройки, добавляя или удаляя входящие или
исходящие порты, но тогда необходимо нажимать кнопку Apply в нижней части
экрана.
Incoming Входящие порты; входящий порт – это тот порт, через который пакет данных
попадает в коммутатор. Чтобы позволить двум абонентским портам общаться
друг с
другом, оба порта необходимо определить как входящие. Числа в верхнем
ряду относятся к входящим портам, а соответствующие им исходящие порты
перечислены слева. Порт CPU – это управляющий порт коммутатора. По
умолчанию он входит в виртуальную локальную сеть со всеми Ethernet-портами.
Если в состав этой VLAN не входит какой-либо из портов, то управлять
коммутатором через этот порт нельзя.
Outgoing Исходящие порты; исходящий порт – это тот порт, через который пакет данных
покидает коммутатор. Чтобы позволить двум абонентским портам общаться друг
с другом, оба порта необходимо определить как исходящие. Порт CPU – это
управляющий порт коммутатора. По умолчанию он входит в виртуальную
локальную сеть со всеми Ethernet-портами
. Если в состав этой VLAN не входит
какой-либо из портов, то управлять коммутатором через этот порт нельзя.
