Приложение AIP-адреса и подсети
Руководство пользователя GS-3012/GS-3012F
334

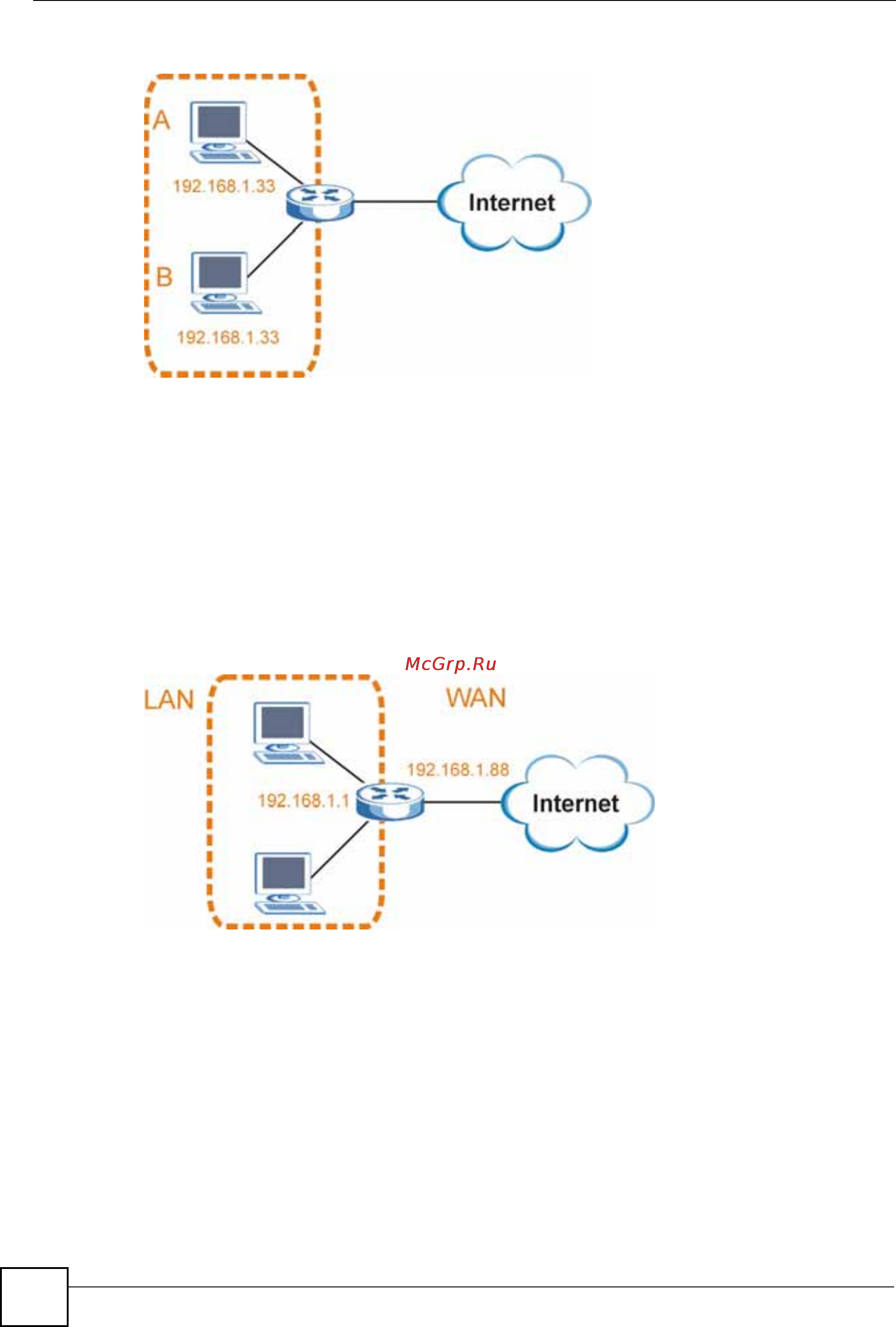

Рисунок 165 Пример с конфликтом IP-адресов компьютеров
Пример с конфликтом IP-адресов маршрутизатора
Так как маршрутизатор подключается к различным сетям, его интерфейсы также
должны использовать различные номера сети. Например, если маршрутизатор
установлен между локальной сетью и Интернетом (распределенной сетью), то адреса
для локальной и распределенной сетей на маршрутизаторе должны относиться к
различным подсетям. В показанном ниже примере адреса LAN- и WA N-интерфейсов
находятся в одной подсети
. Компьютеры в локальной сети не смогут получить доступа к
Интернету, так как маршрутизатор не сможет выполнять маршрутизацию между сетями.
Рисунок 166 Пример с конфликтом IP-адресов маршрутизатора
Пример с конфликтом IP-адресов компьютера и маршрутизатора
Несколько устройств не должны использовать один и тот же IP-адрес. В показанном
ниже примере для компьютера и LAN-порта маршрутизатора используется один и тот
же IP-адрес 192.168.1.1. Компьютер не сможет получить доступа к Интернету. Данную
проблему можно разрешить, если назначить другой IP-адрес компьютеру или LAN-
порту маршрутизатора.
